ПР, Пункты распределительные

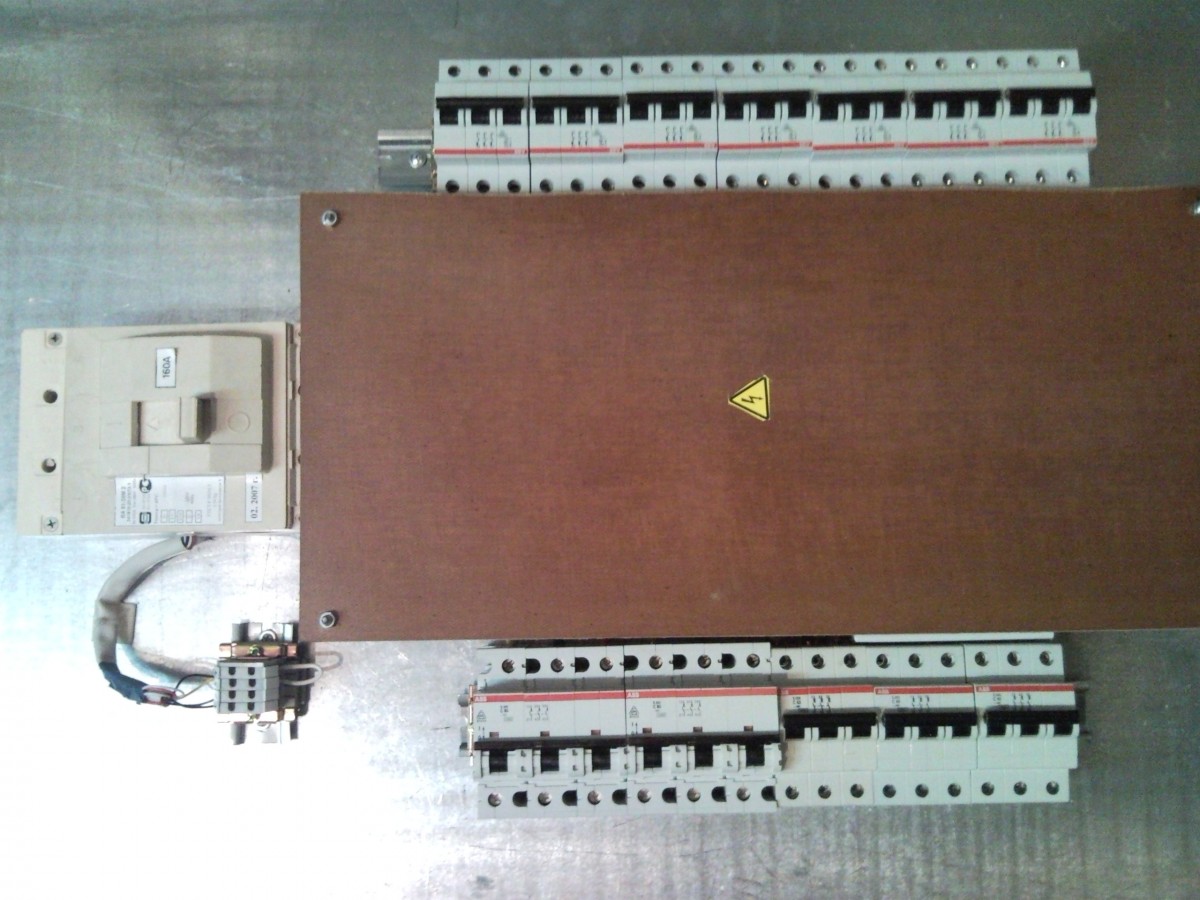

Монтажная панель пункта распределительного ПР-8503 с независимым расцепителем

Монтажная панель пункта распределительного ПР-8503 с независимым расцепителем

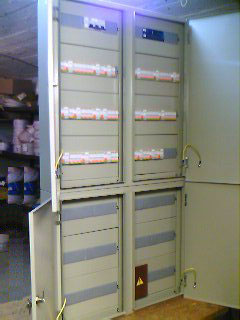

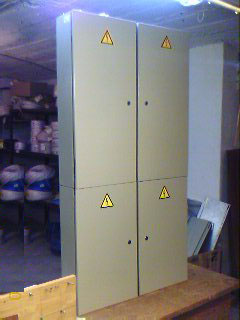

ПР-125 - распределительный пункт для крупного офиса

ПР-125 - распределительный пункт для крупного офиса ПР-125 - распределительный пункт для крупного офиса

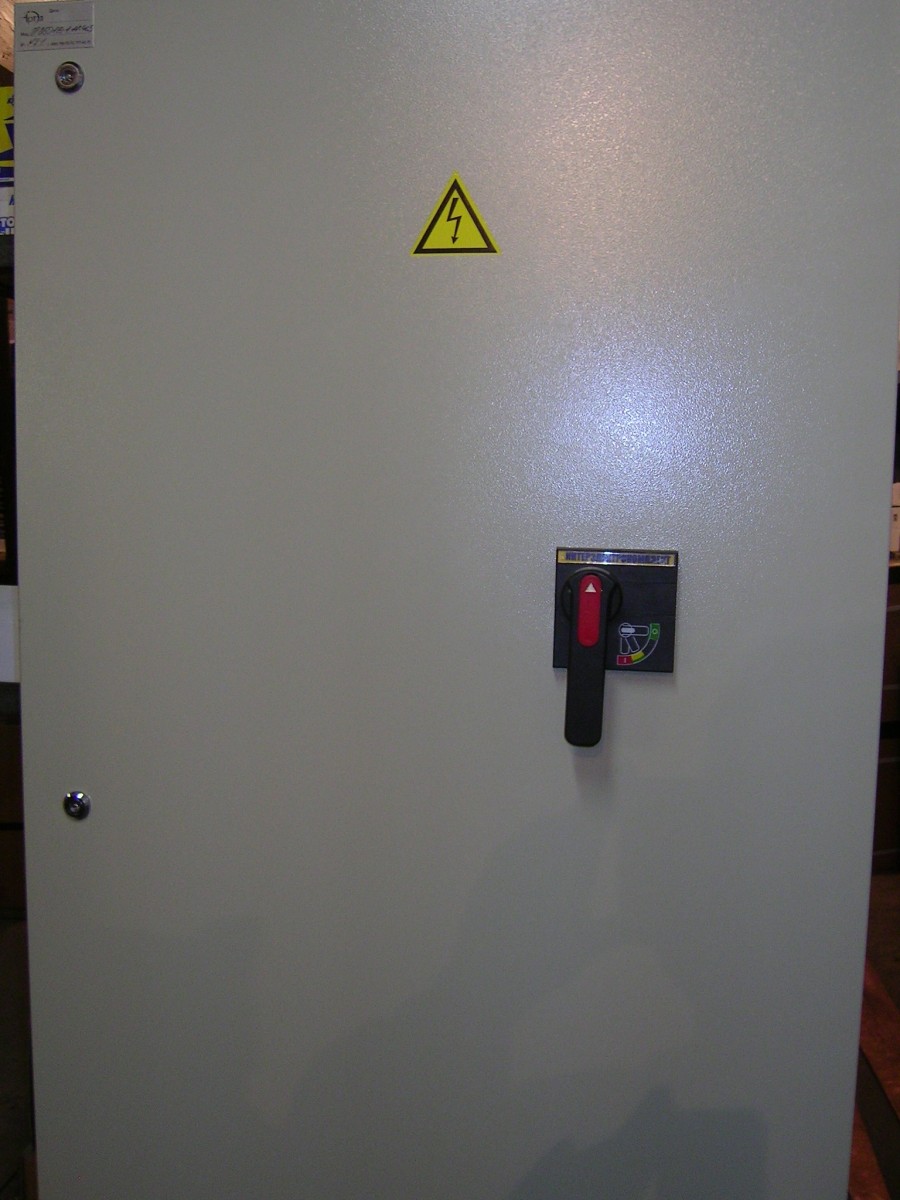

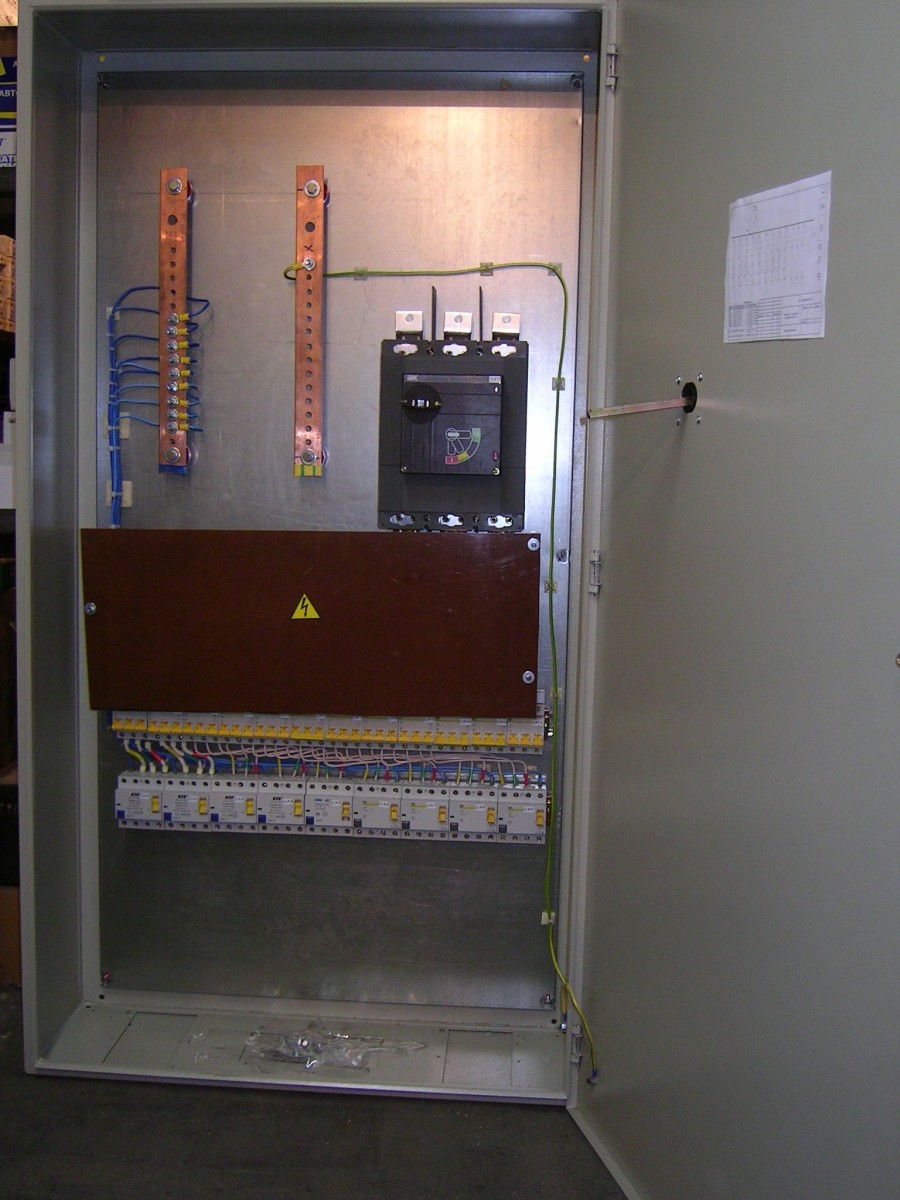

Распределительный шкаф ПР

Распределительный шкаф ПР Распределительный шкаф ПР

Пункты распределительные предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций (до 3 включений/выключений в час) электрических цепей и прямых пусков двигателей.

Пункты распределительные обеспечивают защиту электрических установок от перегрузок, коротких замыканий, в ряде случаев оснащаются аппаратурой учёта электроэнергии, аппаратурой защиты от токов утечки, а также срабатывания при возгарании или задымлении питаемого объекта.

Номенклатура пунктов распределительных обширна. Разные серии пунктов распределительных и включают разные сериии аппаратуры, которую предлагают использовать предприятия-разработчики. Функционально, в каждой серии пунктов распределительных большое число однотипных и взаимозаменяемых схем. Наиболее распространённые серии пунктов распределительных, предназначенных коммутации и для защиты установок напряжением до 660 В, 50/60 Гц:

  • ПР11;
  • ПР8000 (ПР8300, ПР8500, ПР8800).

При заказе той или иной схемы пункта распределительного, минимально, необходимо определить:

  • номинальный ток самого распределитального пункта;
  • ток электромагнитного расцепителя вводного аппарата (если необходимо);
  • токи электромагнитных расцепителей и количество распределительных аппаратов.

Пункты распределительные производятся согласно:

  • ПУЭ "ПРАВИЛАМ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК";
  • ГОСТ Р 51778-2001 "Щитки распределительные для производственных и общественных зданий";
  • ГОСТ Р 51628-2000 "Щитки распределительные для жилых зданий".
