Щиты этажные ЩЭ

Щиты этажные ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для защиты линий при перегрузках и коротких замыканиях. Щиток состоит из металлического каркаса, разделенного на три отсека:

  • абонентский отсек, в котором устанавливаются автоматические выключатели и УЗО;
  • отсек учета, в котором устанавливаются однофазные электрические счетчики и автоматический выключатель для отключения лестничного стояка;
  • слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.

Дверцы второго и третьего отсеков имеют замки открываемые ключом. Дверца первого отсека закрывается на защелку, обеспечивающую доступ к рукояткам автоматов. В дверце, закрывающей отсек учета, предусмотрены окна для снятия показаний счетчиков. Вводные зажимы допускают присоединение неразрезных проводов стояка сечением до 50 мм2 и выполнение ответвлений от них проводами сечением до 10 мм2. Щитки устанавливаются в нишах в вертикальном положении и крепятся к боковым стенкам с помощью четырех распорных болтов. Конструкция данных щитов позволяет собирать этажные щиты нестандартного типоисполнения. При этом необходимо учитывать, что количество модулей (включая вводные автоматы), не должно превышать 24 модуля. Щитки комплектуются, в соответствии со схемой, автоматическими выключателями, устройствами защитного отключения (УЗО) и шинами "N". УЗО устанавливаются для защиты от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением и для предотвращения возгорания, возникающего в следствии длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

илл.

Структура условного обозначения.

илл.

Щитки этажные серии ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для защиты линий квартир при перегрузках и коротких замыканиях.

Конструкция учетно-распределительных щитков предусматривает наличие 3-х отсеков:

  • абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры;
  • отсек учета, в котором устанавливаются однофазные электрические счетчики и аппарат для отключения лестничного стояка;
  • слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.

Щитки устанавливаются в специальной нише. Ввод линии электропитания в щиток производится без разрезания магистрали 380/220 В.

Функционально этажные щитки делятся на:

  • распределительные (рис. 5.2.1. а, б, в)
  • учетно-распределительные без отделения для размещения слаботочных устройств.

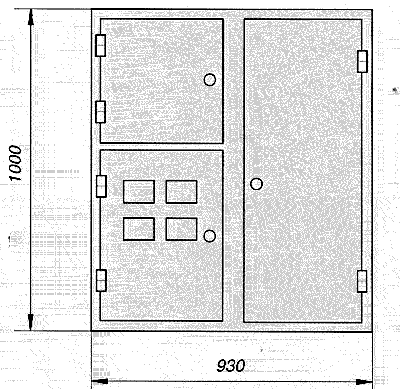

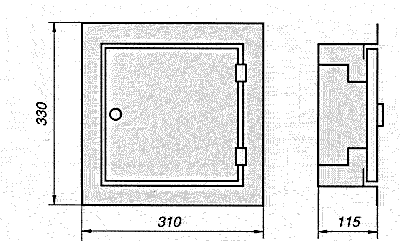

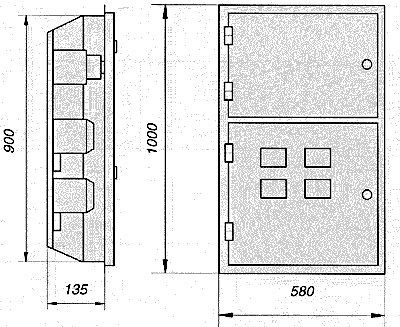

Рис. 5.2.1. Общий вид этажных щитков.

илл.

илл.

илл.

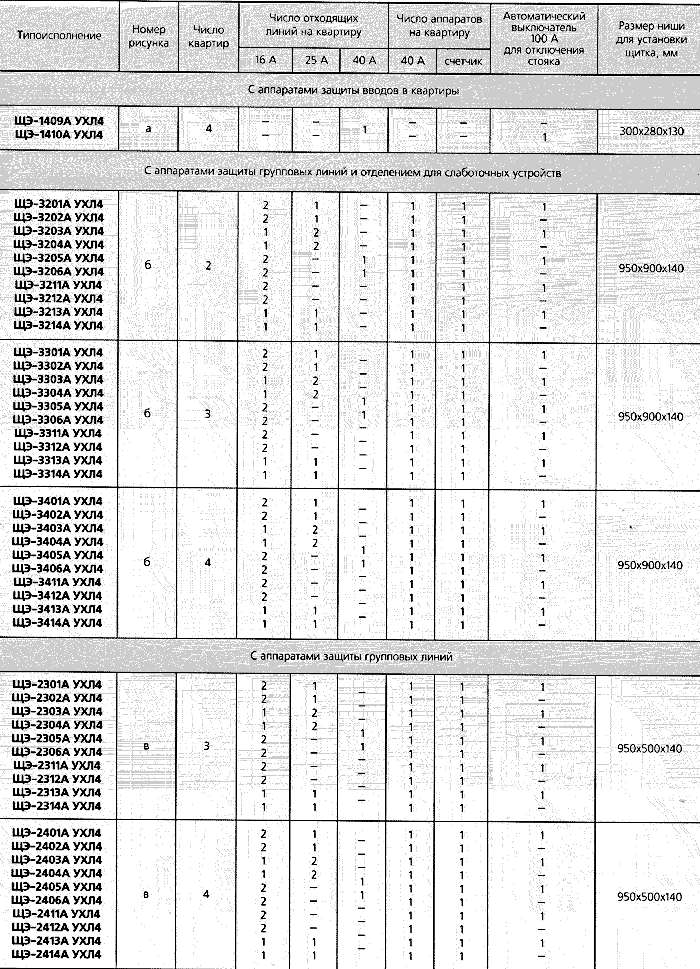

Таблица 5.2.1. Типоисполнения щитков ЩЭ

Просмотреть таблицу

* Примечание: по желанию заказчика щитки могут изготавливаться по другим типовым схемам. Также возможна комплектация щитков устройствами защитного отключения.

Щиты этажные серии ЩЭ могут выполняться в навесном исполнении по проектам заказчиков.
