Панели АВР ВРУ1, ВРУ3

Панели АВР для ВРУ серий ВРУ1 и ВРУ3

Панели ВРУ имеют:

  • блок ввода, в котором устанавливаются рубильники (переключатели) и предохранители.
  • блок учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик;
  • блок автоматического переключения на резервное питание (АВР).

Алгоритм работы панелей АВР ВРУ1-17-70, ВРУ1-18-80, ВРУ3-14.
АВР имеет 2 ввода: основной и резервный. При нормльном питании на основном вводе выход АВР подключен к нему. Если питание основного ввода не кондиционно, выход АВР отключается от него. При наличии напряжения на резервном вводе выход подключается к нему. Если на резервном вводе отсутствует напряжение, выход АВР остаётся обесточнным. При появлении нормального питания на основном вводе выход подключается к нему.

Основным документом для формулирования заказа на панели АВР является опросный лист установленной формы, условное обозначение панелей или электрическая схема проекта со спецификацией.

Распространенные схемы ВРУ, а также устанавливаемая в них аппаратура представлены в таблице ниже.

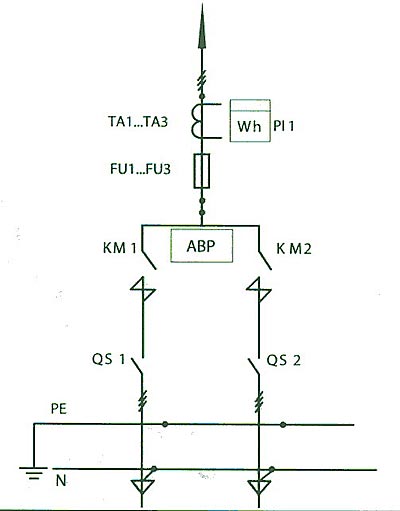

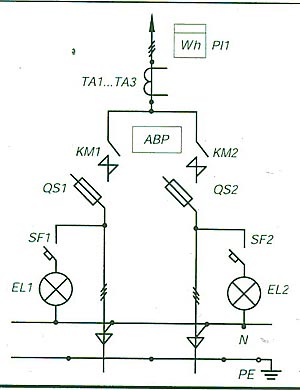

Тип Номинальный ток Принципиальная схема первичных соединений. Элементы на схеме.
ВРУ-1-17-70 (панель с АВР)
(к списку)
2х100 А

ВРУ-1-18-80 (панель с АВР)
(к списку)
2х250 А

ВРУ-3-14 (панель с АВР) (к списку) 2x160 А

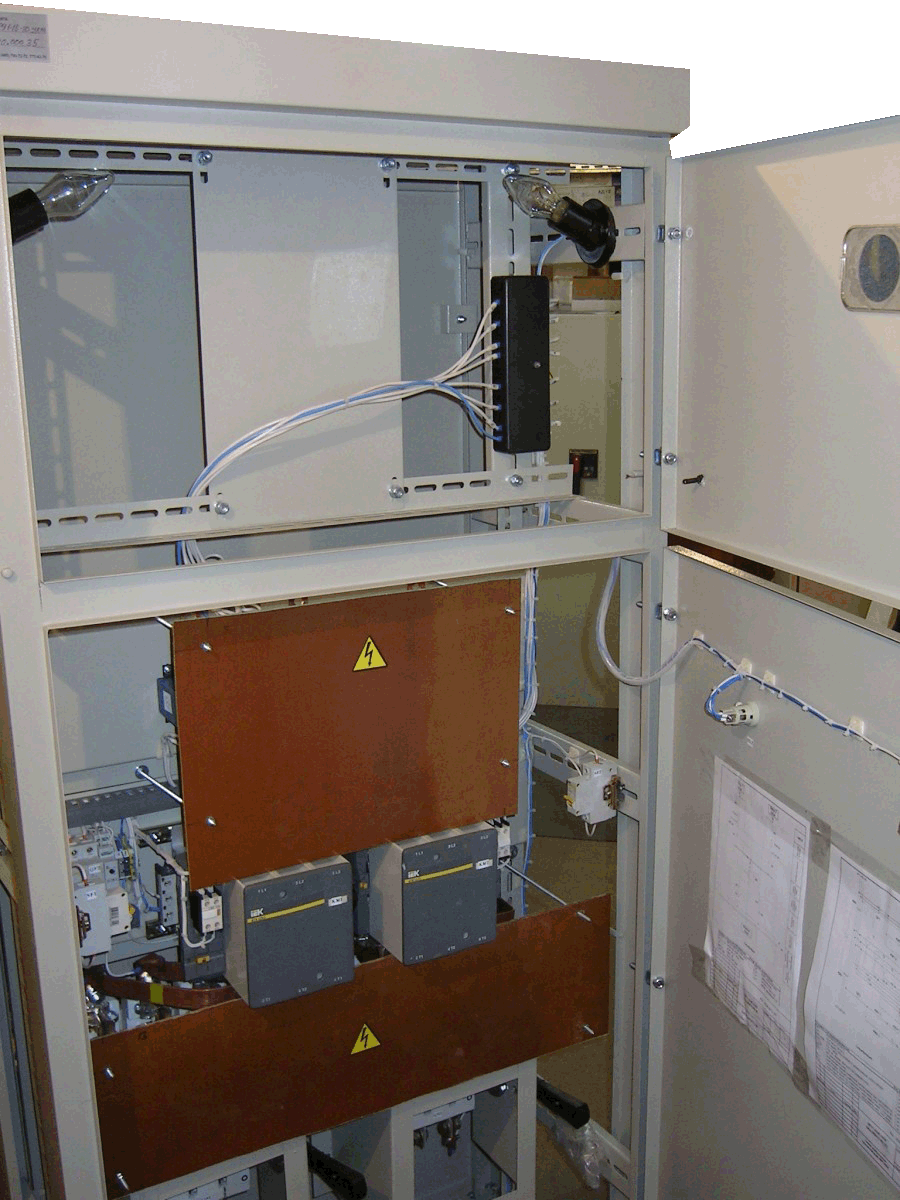

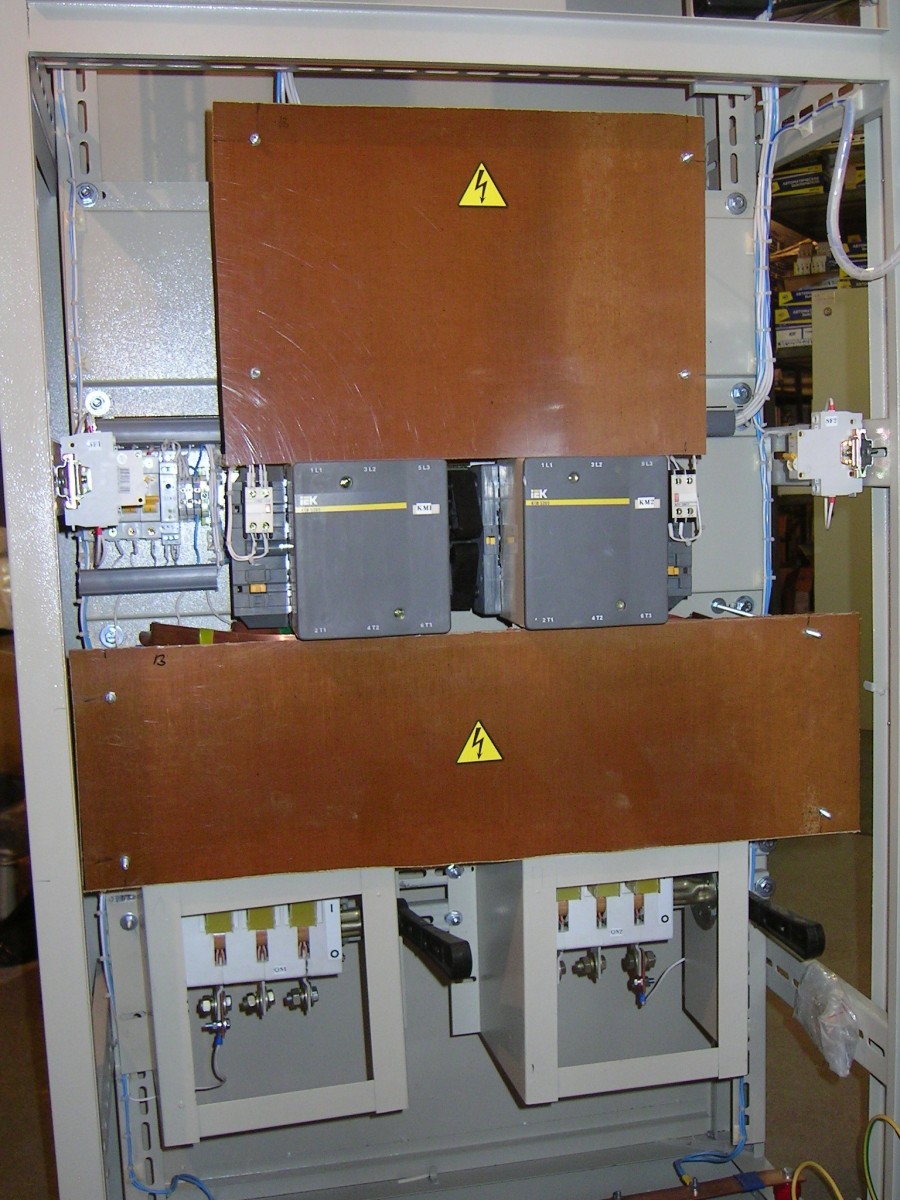

Ниже представлены фрагменты панели ВРУ1-18-80 с АВР

ВРУ 18-80 с АВР ВРУ 18-80 с АВР
