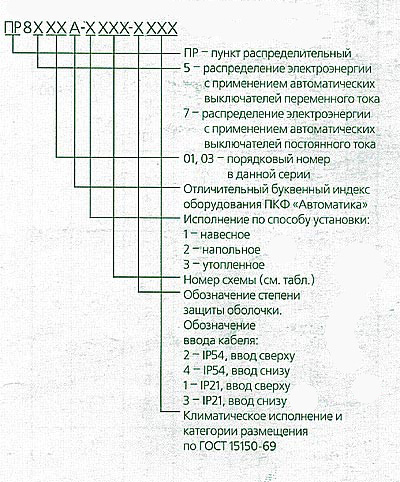

Структура условного обозначения пунктов распределительных ПР8501, ПР8503 серии ПР8000.
Пункты распределительные ПР8501, ПР8503 серии ПР8000 предназначены для распределения электрической энергии и
защиты электрических установок при перегрузках и токах короткого замыкания, для нечастых (до б
в час) оперативных включений и отключений электрических цепей и прямых пусков асинхронных
двигателей.
Пункты ПР8501, ПР8503 серии ПР8000 разработаны для эксплуатации в цепях с номинальным напряжением
до 380В или до 660 В переменного тока частотой 50 и 60 Гц.
Пункты ПР8701, ПР8703 серии ПР8000 разработаны для эксплуатации в цепях с номинальным напряжением
до 440 В постоянного тока.

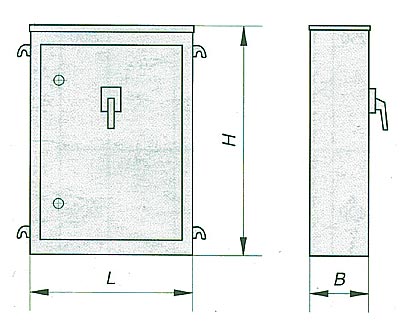

Рис. 3.3.1. Общий вид пунктов распределительных ПР8501, ПР8503, ПР8701, ПР8703 серии ПР8000.
Устанавливаемая аппаратура и габаритные размеры пунктов распределительных ПР8501, ПР8503 серии ПР8000 указаны в таблицах:
ПР8501 - табл. 3.3.1.
ПР8503 - табл. 3.3.2, 3.3.3

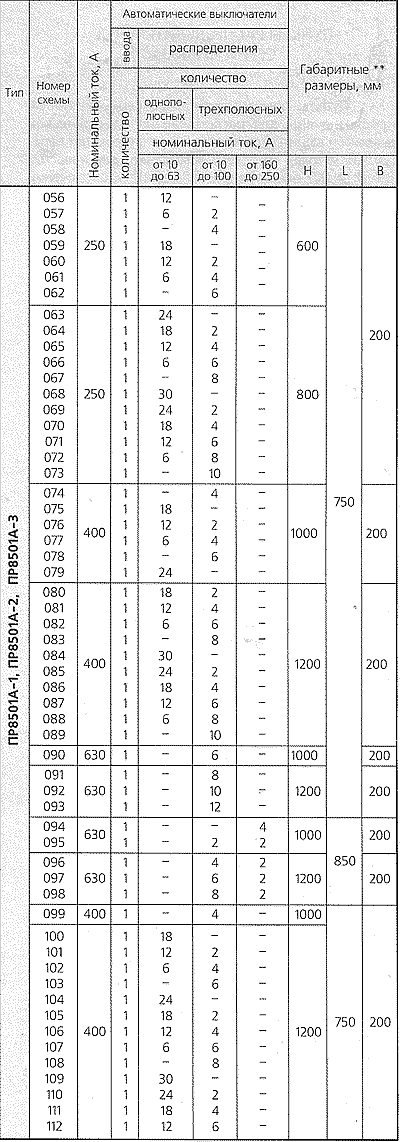

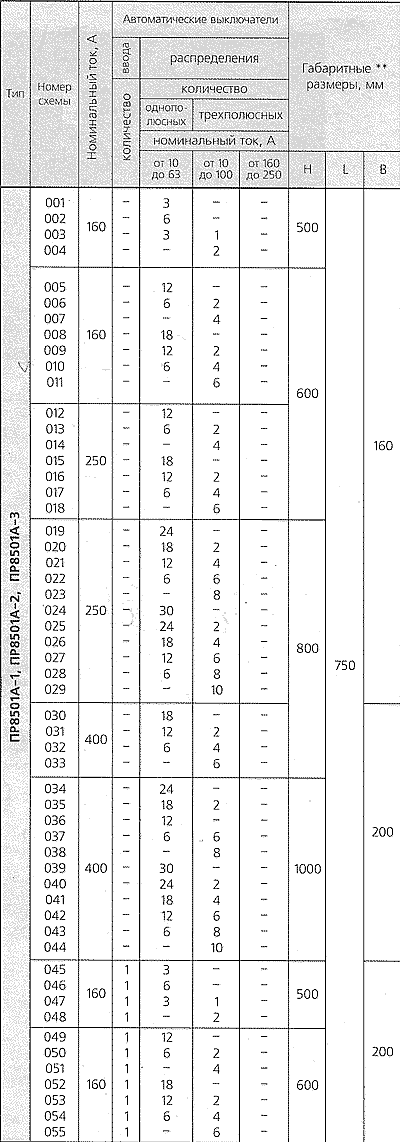

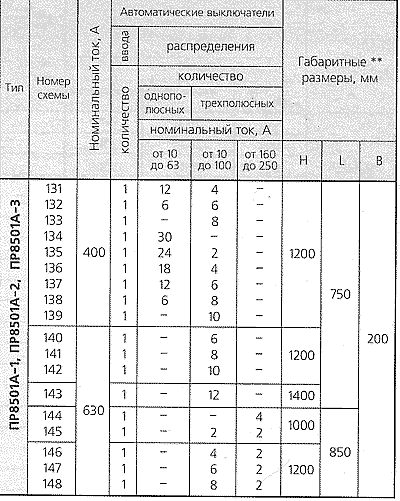

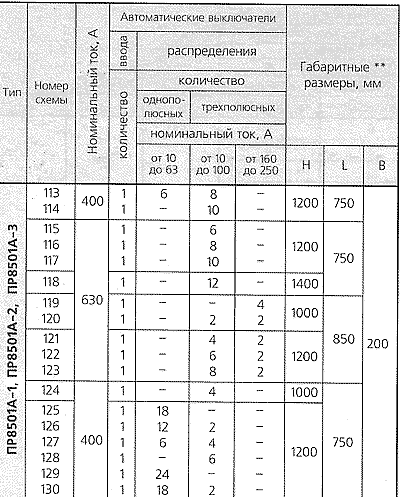

Таблица 3.3.1.

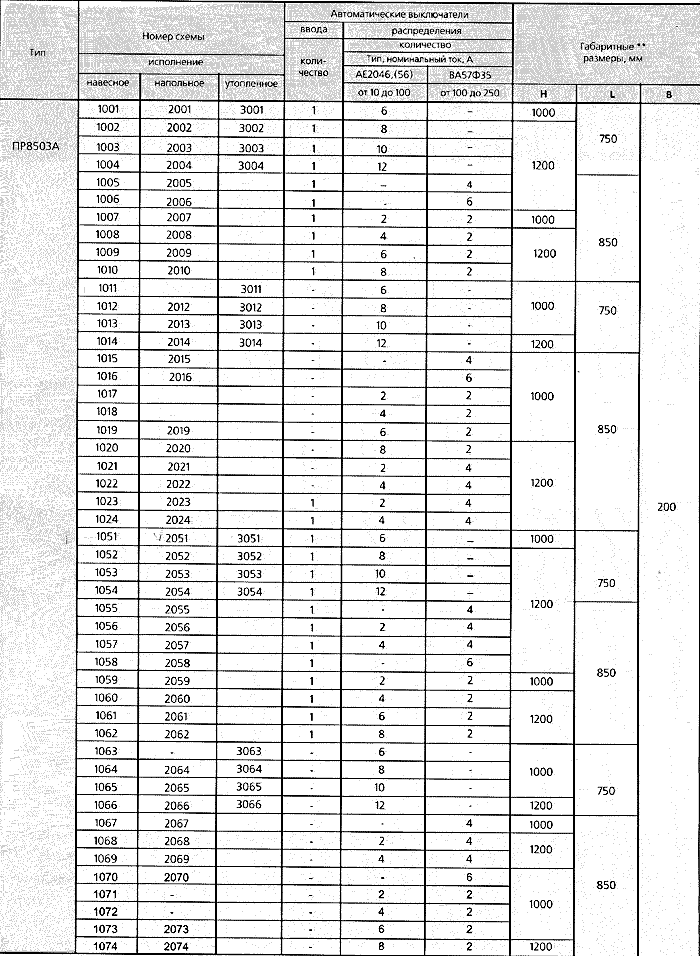

Таблица 3.3.2.
* Любое количество трехполюсных выключателей может быть соответственно заменено на однополюсные
в соотношении 1:3.
** Указаны габаритные размеры шкафов навесного исполнения.

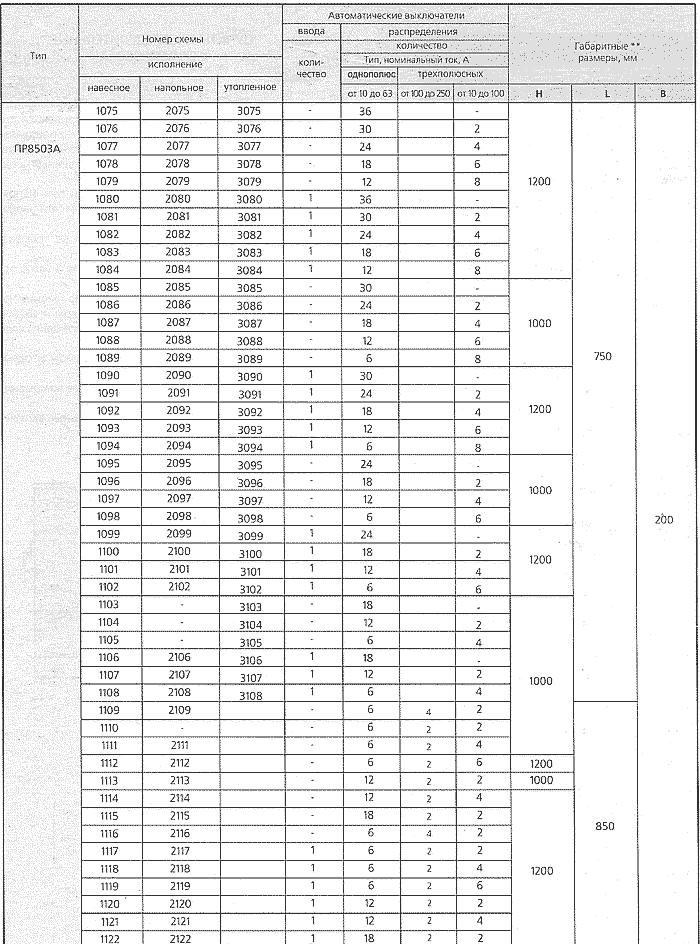

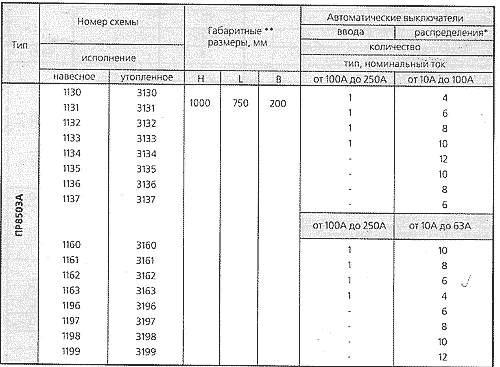

Таблица 3.3.3.
