Шкафы станций управления насосами

Шкафы управления насосными станциями в соответствии с классификацией насосных станций делятся по назначению на шкафы управления станциями:
   Водопроводными -
предназначенными для подъёма и обеспечения водой систем водоснабжения городов и других населённых пунктов, жилых и общественных объектов, промышленных предприятий.

Водопроводные станции в зависимости подразделяют на насосные станции:

-
первого подъема, предназначены для подачи воды из водоисточника на очистные сооружения или непосредственно в сеть, резервуары или в водонапорную башню, если очистки воды не требуется;

-
второго подъема, предназначены для подачи очищенной воды из резервуаров в водоводы и распределительную сеть;

-
повысительные (станции подкачки) предназначены для местного повышения напора в водопроводной сети.

-
циркуляционные входят в схемы оборотного водоснабжения промышленных предприятий и тепловых электростанций. Как правило, на таких насосных станциях устанавливают две группы насосов: а) подающие воду на охлаждающие устройства; б) забирающие ее из резервуаров охлажденной воды и подающие в сеть потребителя.

   Канализационными
, предназначенными для работы в системах водоотведения городов и промышленных предприятий. Они представляет собой комплекс гидротехнического оборудования и сооружений, которые используются для перекачки хозяйственно-бытовых, промышленных или ливневых сточных вод в тех случаях когда их отведение самотёком невозможно.

   Ирригационными
, предназначенными для подачи воды в системы орошения сельскохозяйственных угодий.

   Дренажными
, предназначенными для откачки жидкости скапливающейся во внутренних полостях наружу, за пределы объекта с целью предотвращения его разрушения или повреждения.


 Шкафы станций управления насосами предназначены для управления одним или несколькими (до 9) насосами.
 В настоящее время для регулирования в шкафах станций управления насосами cерийно используются ПЧ: Lenze, Delta Electronics, Schneider Electric, Danfoss. Но могут использоваться и другие преобразователи частоты.
  Для плавного пуска наиболее часто используются УПП:
Schneider Electric или ProStar
.
 Комплектация щитов станций управления насосами может подбираться с учётом пожеланий заказчиков.

 Шкафы станций управления насосами, как правило, выполняются в соответствии с ГОСТ Р 51321.1-2007, со степенью защиты корпуса
IP31 или IP54. В некоторых обоснованных случаях степень защиты может быть больше или меньше.

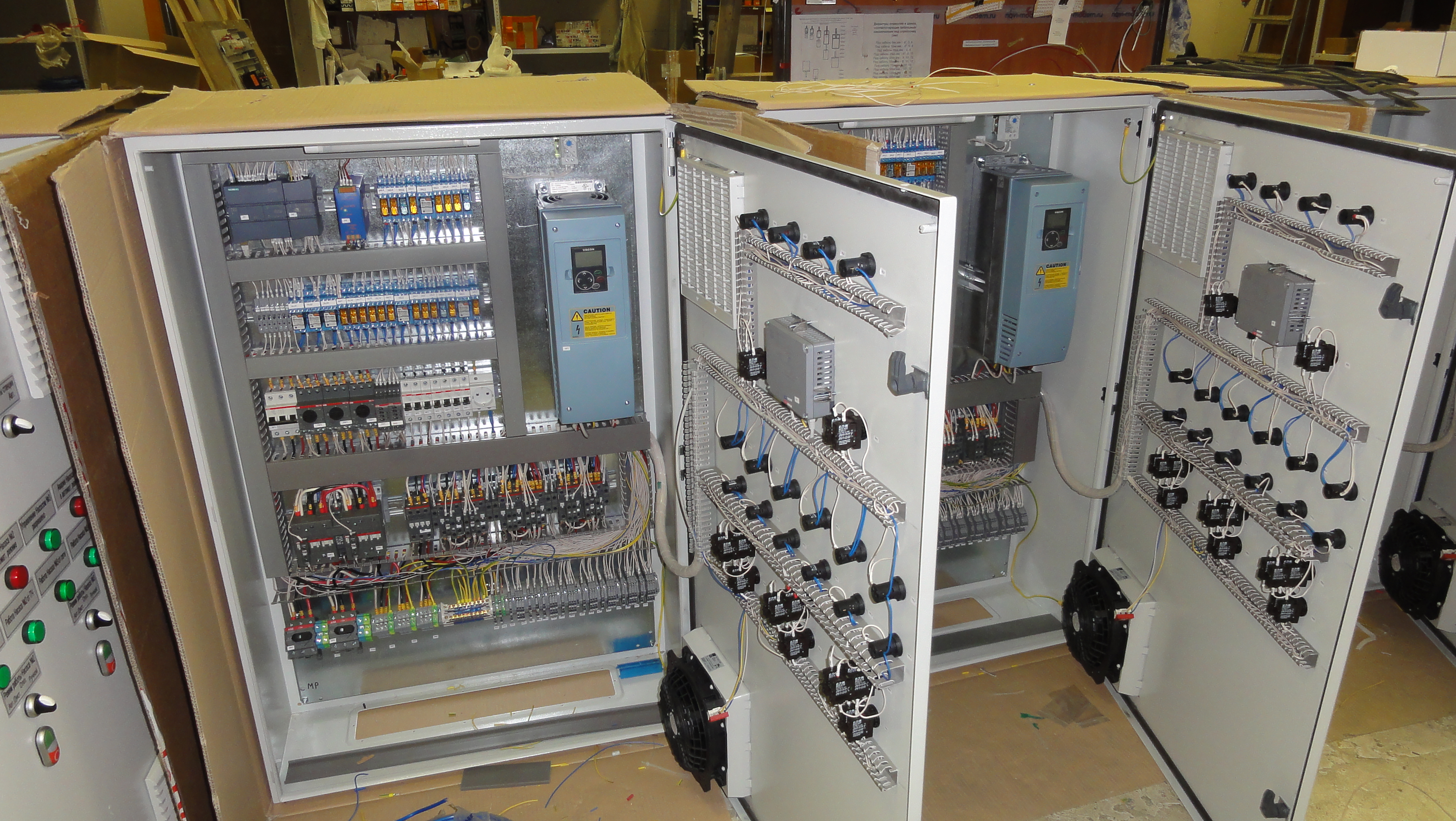

На фотографиях приведены примеры шкафа станций управления тремя насосами, типа ШУН5119АДЧ(ХХ)74-ХХХХ, для управления с помощью свободно программируемого контроллера (ПЛК) 3-мя насосами с одним преобразователем частоты (ПЧ) на все три насоса, с панелью оператора в шкафу, с диспетчеризацией параметров работы станции управления и с возможностью управления по интерфейсу RS-485 modbus. При производстве подобных шкафов станций управления используются комплектующие ABB, ContaClip, Finder, LS Ind. Systems, Hyundai, Rittal, Schneider Electric, Siemens, VACON.

 Щит станции управления насосами Шкаф управления станцией управления 3-мя насосами
 Щит станции управления насосами  Подготовка шкафа станции управления к наладке
 Щит станции управления насосамиЩит станции управления насосами  Часть партии щитов станций управления насосами
