Щиты шинные (ЩШ) предназначены для ввода кабелей питания от вышестоящих низковольтных комплектных
устройств (НКУ) и разветвления кабелей питания к нижестоящим НКУ.
Щиты шинные ЩШ собираются по одной из двух схем:
-
TN-C. Такой щит шинный ЩШ включает три фазные сборные шины и неразделённую шину защитного заземления PEN.
-

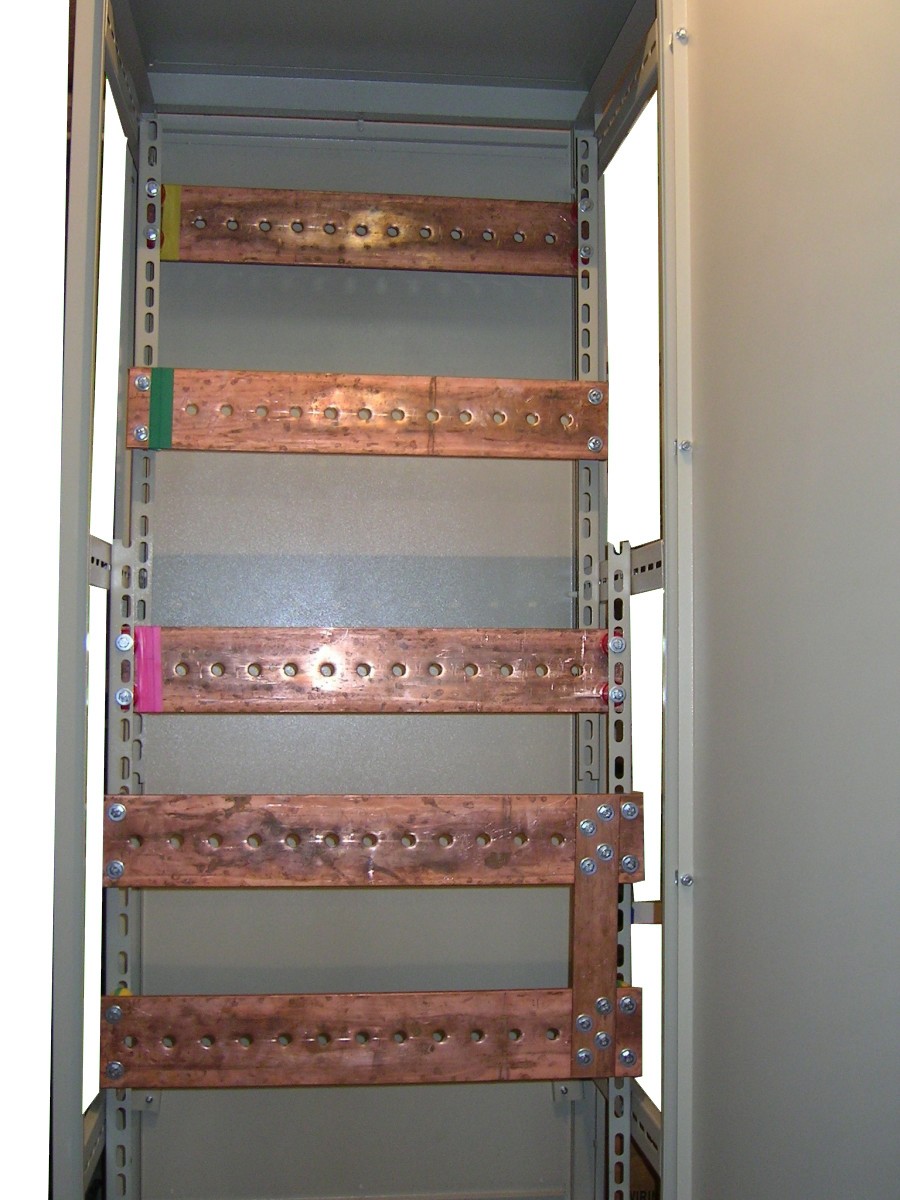

TN-S. Такой щит шинный ЩШ включает три фазные сборные шины, разделённую шину рабочего заземления
(N) и защитного заземления (PE), объединённые перемычкой.
Щиты ЩШ, собранные по второй схеме являются универсальными. Они могут использоваться и в случае
схемы TN-C, и TN-S, и TN-C-S (при необходимости).
Щиты шинные ЩШ собираются на токи от 10 до 4000 А.
Размеры щитов шинных ЩШ зависят от номинального распределяемого тока и от числа подводимых и
распределяемых линий.
