Я5000

Ящик управления Я5000

Ящик управления Я5000 Ящик управления Я5000 Ящик управления Я5000

Ящики управления серии Я5000 предназначены для местного, дистанционного и автоматического управления асинхронными электродвигателями мощностью до 200кВт, работающими в продолжительном, кратковременном или повторно-кратковременном режимах.

Ящики серии Я5000 различаются:

  • по напряжению главной цепи;
  • по способу питания и напряжению цепи управления;
  • по наличию реверса управляемого электродвигателя;
  • количеству управляемых электродвигателей;
  • по составу аппаратуры.

  С появлением нового оборудования в состав ящиков Я5000 введена новая аппаратура, расширившая линейку ящиков управления. Это дало возможность в пределах единой линейки выпускать ящики управления Я5000 как простых модификаций так и более сложных, с применением устройств плавного пуска (УПП), преобразователей частоты (ПЧ), устройств контроля параметров электродвигателей. Кроме того, с развитием и удешевлением компонентов автоматизации появилась возможность объединять группу ящиков Я5000 в единую сеть с дистанционным управлением и контролем работы по стандартному интерфейсу, например RS-485 или Ethernet со стандартным протоколом. Результат работы такого комплекса, управляемого ящиками управления Я5000 может выводиться на панель управления оператора (HMI – human-machine interface) или на монитор обычного компьютера с использованием Scada систем.

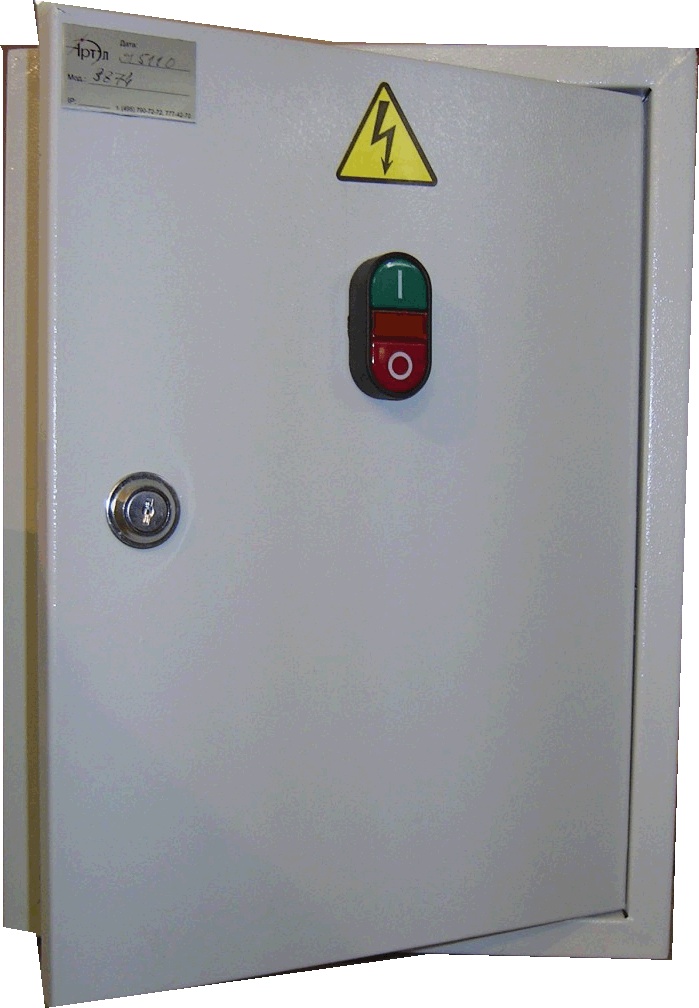

Ящик каждого типоисполнения имеет сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР31.
 В соответствии с заказом возможно изготовление ящиков в пластиковом корпусе и в уплотненном исполнении со степенью защиты IP54.

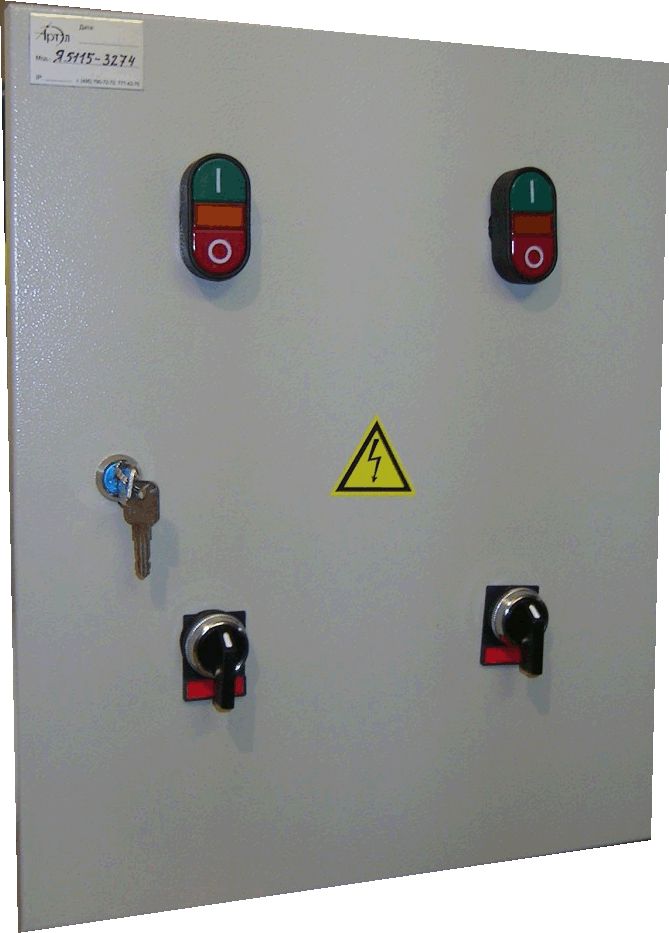

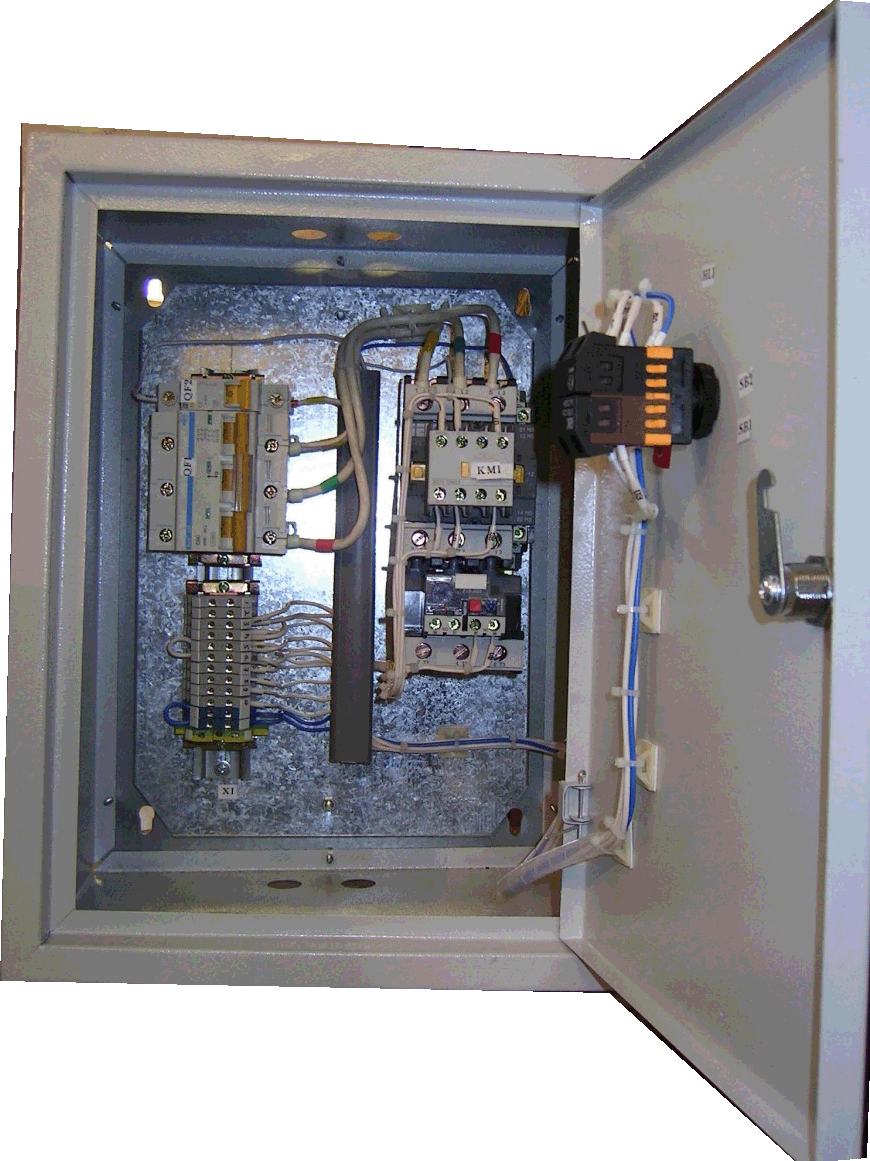

 Аппаратура устанавливается в ящике на специальной панели и на двери с внутренней стороны.

 Ящики управления серии Я5000 являются модифицированной серией щитов управления серии ШУ5000.

Ниже приведены таблица расшифровки аббревиатуры, несколько примеров обозначения и описание приведённых примеров для ящиков Я5000:


1 2 3 4 5 6 7 8 9 10 11 12 13 14 12 13 14 15 16 17 18 19 20 21
Я 5 1 1 5 А - 20 7 4 А - 32 А -       RS485 - У1 - LS 54
Я 5 4 1 5 А П 34 4 4 - П 38 А -               AB 54
Я 5 1 1 9 - Ч 18 7 4 - Ч 20 - П 18 -     - У3 - S2/DA 54
Я 5 4 1 1   - 28 7 7 -                       Б

Таблица расшифровки аббревиатуры ящиков Я5000:
1 Я - ящик управления
2 5 — серия управления электродвигателями и электроприводами
3 0 — зажимы цепей управления
1 – управление нереверсивными двигателями
4 – управление реверсивными двигателями
4 0 — без управляющей аппаратуры на двери
1 – автоматический выключатель на каждый фидер
2 – общий автоматический выключатель на все фидеры
3 – без автоматического выключателя
4 – автоматический выключатель на каждый фидер и промежуточное реле
5 Обозначение числа фидеров и режимов управления:
0 – 1-фидерный, без переключателя режима работы
1 – 1-фидерный, с переключателем режима работы
2 – 1-фидерный, без переключателя режима работы, с возможностью питания цепи управления от независимого источника
3 – 1-фидерный, c переключателем режима работы, с возможностью питания цепи управления от независимого источника
4 – 2-фидерный, без переключателя режима работы
5 – 2-фидерный, с переключателем режима работы
6 – 2-фидерный, без переключателя режима работы, с возможностью питания цепи управления от независимого источника
7 – 2-фидерный, c переключателем режима работы, с возможностью питания цепи управления от независимого источника
8 – 3-фидерный, без переключателя режима работы
полный список обозначений числа фидеров (групп) управления, см. таблицу 6
6   А — с дистанционным управлением работой и диспетчеризацией состояния;
  У - с дистанционным управлением работой;
  Д - с диспетчеризацией состояния.
7  пуско-регулирующие устройства применяемые для работы 1-го фидера:
  - разделитель, если прямой пуск;
  Ч— применение преобразователя частоты (ПЧ);
  П— применение устройства плавного пуска (УПП);
  Т - применение устройства "треугольник-звезда".
8 Исполнение по току 1-го фидера (или всех, если все одинаковые), см. таблицу 1
9 Исполнение по напряжению цепи питания см. таблицу 2
10 Исполнение по напряжению цепи управления см. таблицу 2
11 Вид аппарата защиты 1-го фидера (или для всех, если токи всех фидеров одинаковы):
А - автомат защиты двигателя;
С - специализированный аппарат контроля параметров электродвигателя;
В — термисторные реле, встроенные в электродвигатель;
«-» - тепловое реле.
12 пуско-регулирующие устройства применяемые для работы 2-го фидера:
  - разделитель, если прямой пуск;
  Ч— применение преобразователя частоты (ПЧ);
  П— применение устройства плавного пуска (УПП);
  Т - применение устройства "треугольник-звезда".

Аналогично - для 3-го и следующих фидеров, если исполнения не одинаковые по току, пуско-регулирующим аппаратам и аппаратам токовой защиты.
13 Исполнение по току 2-го фидера если они есть и не одинаковы (см. таблицу 1).
Аналогично - для 3-го и следующих фидеров если исполнения не одинаковые по току, пуско-регулирующим и аппаратам токовой защиты.
14 Вид аппарата защиты 2-го фидера, см. п.11.
 Аналогично - для 3-го и следующих фидеров если исполнения не одинаковые по току, пуско-регулирующим аппаратам и аппаратам токовой защиты,
15 - разделитель
16 RS-485 - вид интерфейса управления (RS-485 или Ethernet, modbus или modbus/TCP IP)
17 - разделитель
18 У3.1 — климатическое исполнение согласно ГОСТ 15150-69, (см. таблицу 3). Может отсутствовать если У4.
19 - разделитель
20 Б — базовые комплектующие, см. таблицу 4
21 54 — степень защиты корпуса согласно ГОСТ 14254-96, см. таблицу 5

Примеры именования ящиков управления серии Я5000:

Я5115У-2074А-32А-RS485-У1-HY54 - ящик управления двумя не реверсивными 3-фазными электродвигателями; с переключателем режима работы «местный-дистанционный»; (У) с дистанционным управлением, но без контроля работы аппаратов ящика; с напряжение цепи питания 380 В 50 Гц; с напряжением цепи управления — 220 В 50 Гц. 1-й фидер — с автоматом защиты двигателя с номинальным током — 1 А; 2-й фидер — с автоматом защиты двигателя с номинальным током — 16 А. Дистанционное управление осуществляется по интерфейсу RS-485. Исполнение - для умеренного климата и размещения на улице. Комплектующие — Hyundai, степень защиты корпуса IP54.

Я5415АП3474-П38А-AB54 – ящик управления двумя реверсивными 1-фазными электрприводами с переключателями режима работы «местный-дистанционный»; с сигналами диспетчеризации состояния аппаратов (выводы типа "сухой контакт", нормально открытые) и управлением работой аппаратов ящика; с напряжение цепи питания 380 В 50 Гц; с напряжением цепи управления — 220 В 50 Гц. 1-й фидер — с УПП и с защитой привода, встроенной в нём, номинальный ток фидера — 25 А. 2-й фидер — с УПП, с автоматом защиты двигателя с номинальным током — 63 А. Размещение ящика - в отапливаемом помещении. Степень защиты корпуса IP54. Комплектующие — ABB.

Я5119-Ч2672-Ч20-18А-У3-S2/DA54 - ящик управления тремя не реверсивными 3-фазными электрприводами с переключателями режима работы «местный-дистанционный», без диспетчеризации работы аппаратов ящика, с напряжение цепи питания 380 В 50 Гц, с напряжением цепи управления — 24 В 50 Гц. 1-й фидер — с преобразователем частоты (ПЧ), с защитой привода, встроенной в нём, номинальный ток 1-го фидера — 4 А. 2-й фидер — с ПЧ, с защитой привода, встроенной в нём, номинальный ток 2-го фидера — 1,0 А. 3-й фидер - с автоматом защиты двигателя с номинальным током — 0,6 А. Исполнение ящика - для сухого не отапливаемого помещения. Степень защиты корпуса IP54. Комплектующие — не дорогие, Schneider Electric, частотные преобразователи - Danfoss.

Я5411-2877-Б — ящик управления реверсивным 3-фазным электродвигателем, с переключателем режима работы «местный-дистанционный», с напряжение цепи питания 380 В 50 Гц, с напряжением цепи управления — 380 В 50 Гц. С электромеханическим тепловым реле в качестве токовой защиты. Исполнение ящика - для сухого отапливаемого помещения. Степень защиты корпуса IP31. Комплектующие — бюджетные (самые дешёвые из ещё выполняющих свои функции).

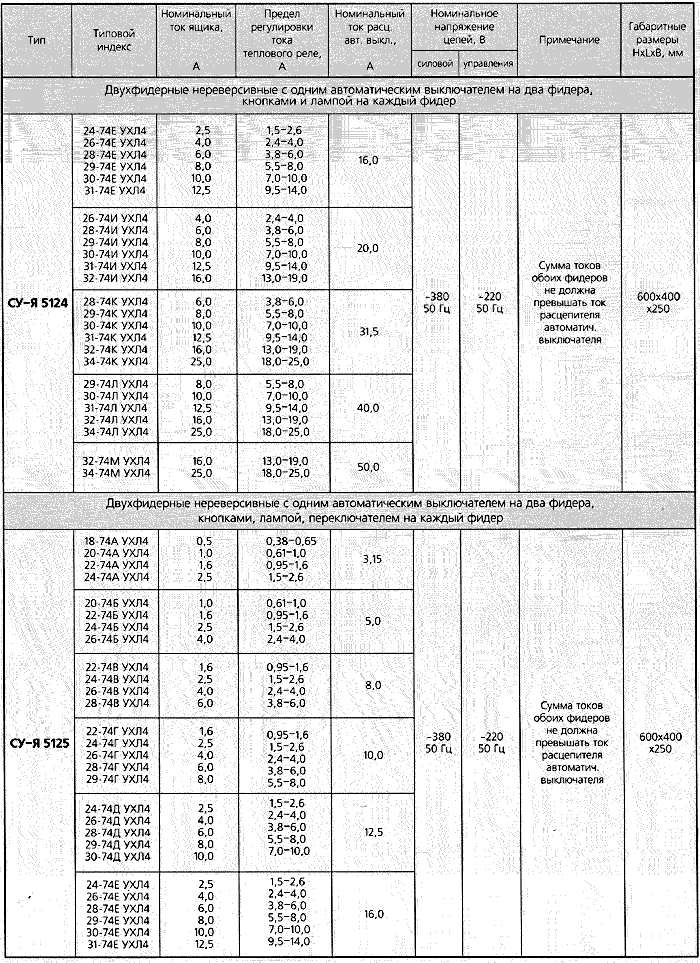

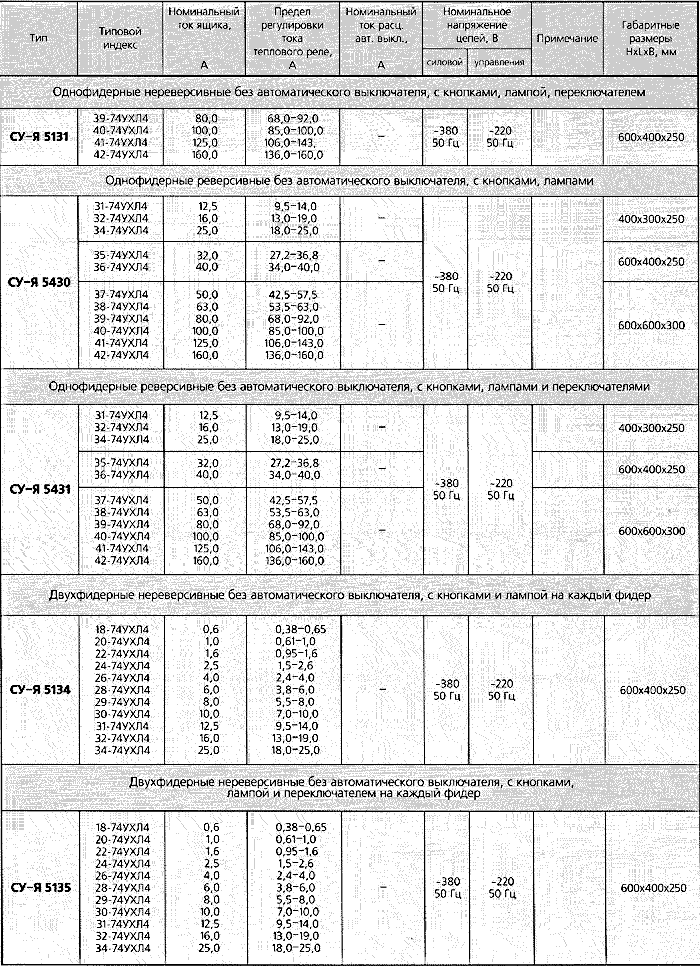

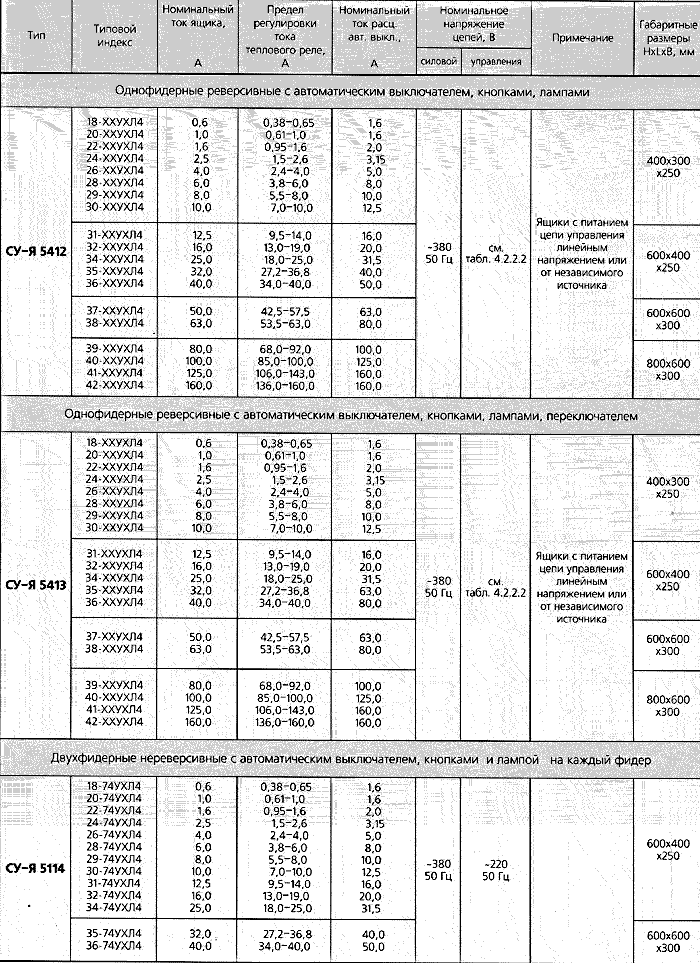

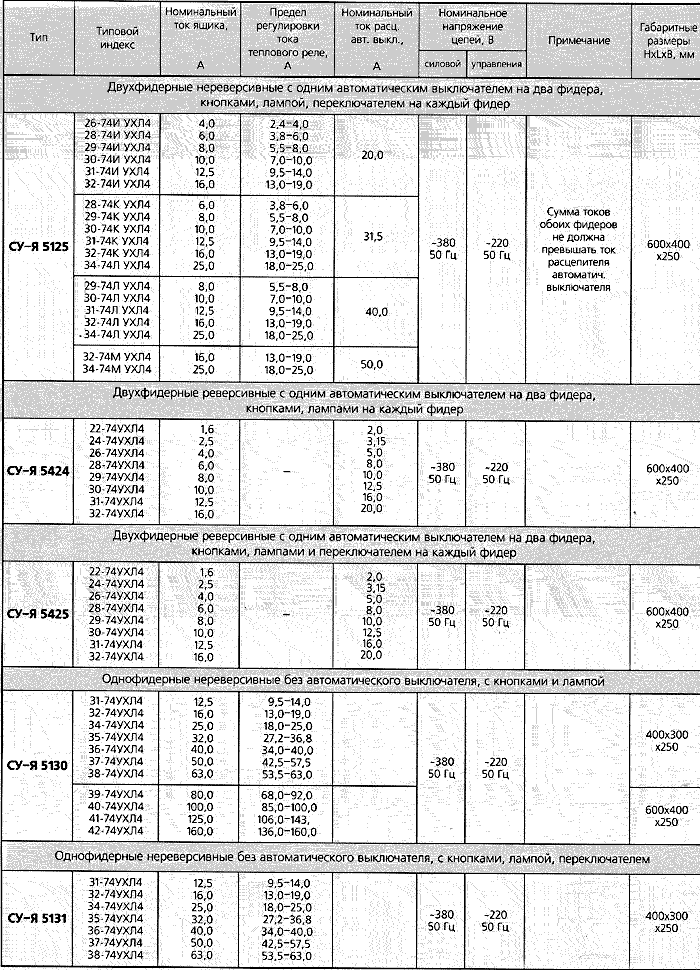

  Ниже приведены таблицы наиболее часто встречающихся исполнений простых ящиков Я5000:
  • просмотреть часть таблицы
  • просмотреть часть таблицы
  • просмотреть часть таблицы
  • просмотреть часть таблицы
  • просмотреть часть таблицы
  • просмотреть часть таблицы
  • просмотреть часть таблицы
  • -->
