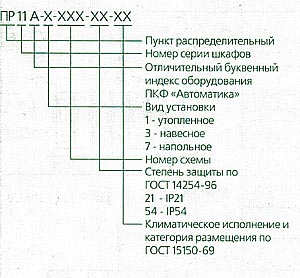

Структура условного обозначения пунктов распределительных ПР11.
Пункты распределительные серии ПР11 (ПР11А, ПР-11) предназначены для распределения электроэнергии, защиты
электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках
и коротких замыканиях, а также для нечастых (до 3-х включений в час) оперативных коммутаций
электрических цепей и прямых пусков асинхронных двигателей.
Кроме того, современные комплектующие распределительных пунктов ПР11 (ПР-11) позволяют делать их существенно компактнее. В связи с этим указанные далее размеры ПР11 (ПР-11) считаются справочными и могут изменяться производителем в меньшую сторону.
Рис.* 3.2.1. Общий вид пунктов распределительных ПР11:
* Показано навесное исполнение
Габариты и аппаратура, устанавливаемая в пунктах распределительных ПР11 (ПР-11), указаны в
таблице 3.2.1.
В таблице 3.2.1. используются следующие сноски:
* Ширина ПР11 утопленного исполнения - 650 мм.
** Указаны габариты навесного исполнения.
В связи с применением в НКУ различных систем заземления (ГОСТ Р50571) из-за введения в
конструкцию НКУ изолированной шины N габарит пунктов распределительных ПР11 (ПР-11) по высоте может быть изменен.

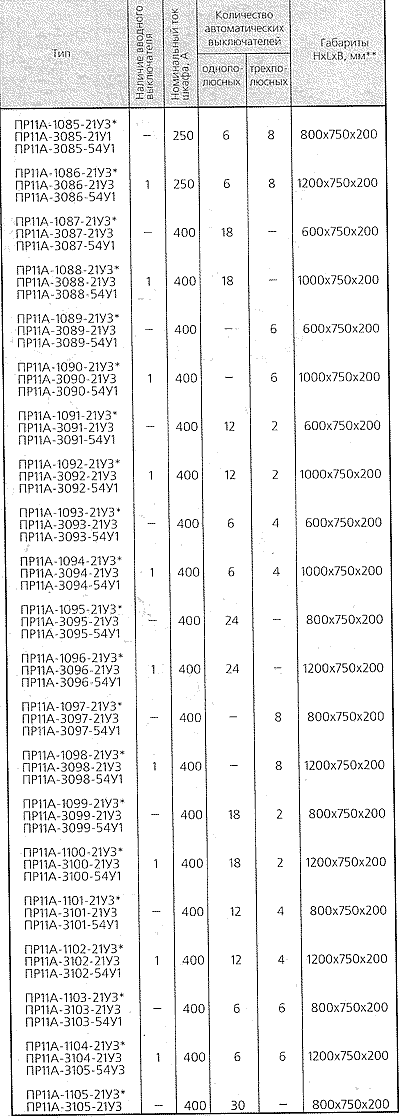

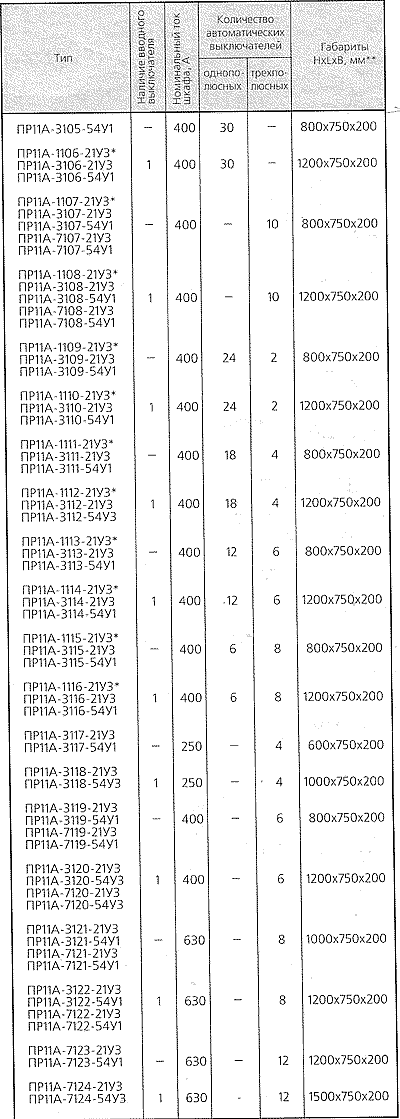

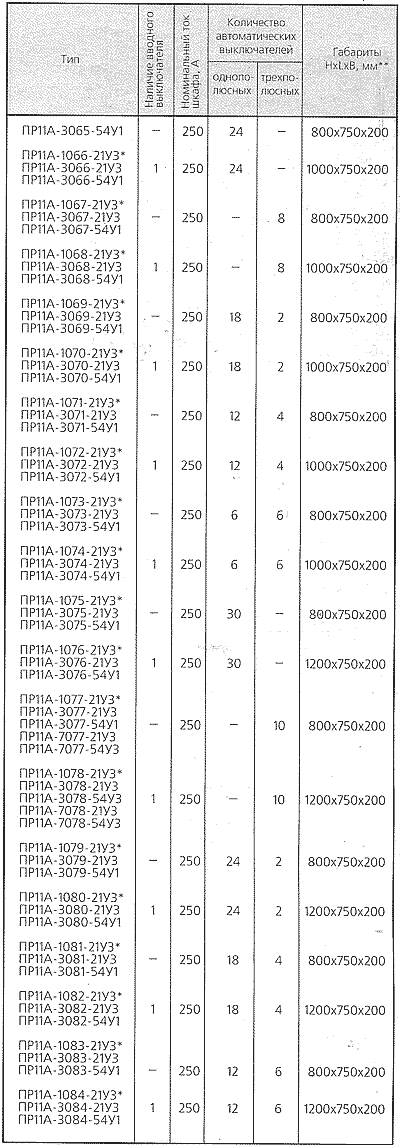

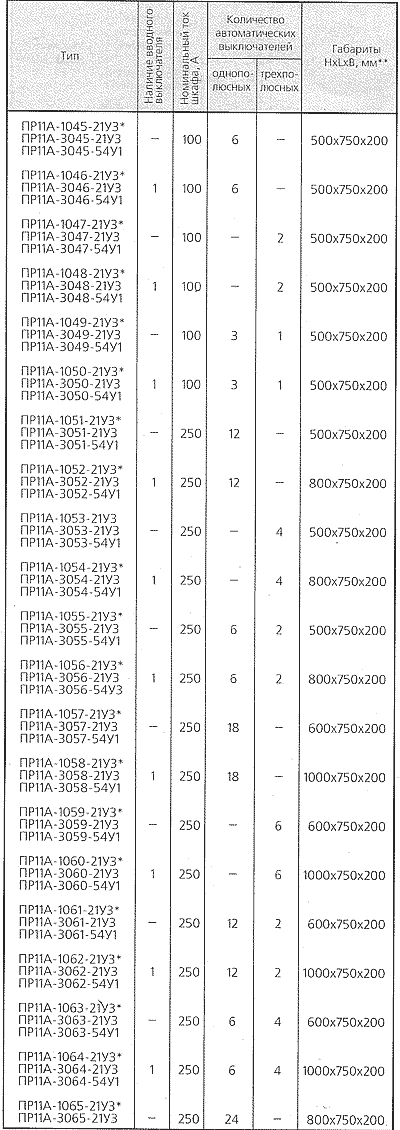

Таблица 3.2.1. Размеры, номинальные токи и аппаратура, применяемая в распределительных пунктах серии ПР11 (ПР-11):
