Панели 4Р-ХХХ-ХХ серии ВРУ-8505

Типовые схемы панелей ВРУ-8505, распределительных, группы 4Р-ХХХ-ХХ:

Наименов.

1-линейная схема

Краткое описание

4Р-103-00

4Р-103-30

4Р-103-31

Электрическая схема панелей распределительных 4Р-103-00, 4Р-103-30, 4Р-103-31

1-пол. автоматы до 63А до 57 шт,

контакторы (реле) до 7 шт,

выключатели до 10 шт

4Р-104-00

4Р-104-30

4Р-104-31

Электрическая схема панелей распределительных 4Р-104-00, 4Р-104-30, 4Р-104-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 38 шт,

контакторы (реле) до 5 шт,

выключатели до 5 шт,

фотореле,

таймер

4Р-106-00

4Р-106-30

4Р-106-31

Электрическая схема панелей распределительных 4Р-106-00, 4Р-106-30, 4Р-106-31

3-пол. автоматы до 125А до 4 шт,

3-пол. автоматы до 63А до 6 шт,

1-пол. автоматы до 63А до 38 шт,

контакторы (реле) до 6 шт,

выключатели до 5 шт

4Р-107-00

4Р-107-30

4Р-107-31

Электрическая схема панелей распределительных 4Р-107-00, 4Р-107-30, 4Р-107-31

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 38 шт,

контакторы (реле) до 7 шт,

выключатели до 10 шт

4Р-109-00

4Р-109-30

4Р-109-31

Электрическая схема панелей распределительных 4Р-109-00, 4Р-109-30, 4Р-109-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 34 шт,

диф.авт. до 63А до 1 шт,

контакторы (реле) до 3 шт,

блоки кнопочные до 1 шт,

выключатели до 4 шт

4Р-110-00

4Р-110-30

4Р-110-31

Электрическая схема панелей распределительных 4Р-110-00, 4Р-110-30, 4Р-110-31

3-пол. автоматы до 125А до 7 шт,

1-пол. автоматы до 63А до 38 шт,

контакторы (реле) до 2 шт,

выключатели до 4 шт

4Р-111-00

4Р-111-30

4Р-111-31

Электрическая схема панелей распределительных 4Р-111-00, 4Р-111-30, 4Р-111-31

3-пол. автоматы до 250А до 5 шт,

3-пол. автоматы до 125А до 5 шт

4Р-112-00

4Р-112-30

4Р-112-31

Электрическая схема панелей распределительных 4Р-112-00, 4Р-112-30, 4Р-112-31

3-пол. автоматы до 250А до 2 шт,

3-пол. автоматы до 125А до 8 шт

4Р-113-00

4Р-113-30

4Р-113-31

Электрическая схема панелей распределительных 4Р-113-00, 4Р-113-30, 4Р-113-31

3-пол. автоматы до 125А до 8 шт,

1-пол. автоматы до 63А до 26 шт,

контакторы (реле) до 3 шт,

выключатели до 4 шт

4Р-120-00

4Р-120-30

4Р-120-31

Электрическая схема панелей распределительных 4Р-120-00, 4Р-120-30, 4Р-120-31

Трансформаторы тока 3 шт,

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 11 шт,

диф.авт. до 63А до 10 шт,

контакторы (реле) до 4 шт,

выключатели до 3 шт

4Р-121-00

4Р-121-30

4Р-121-31

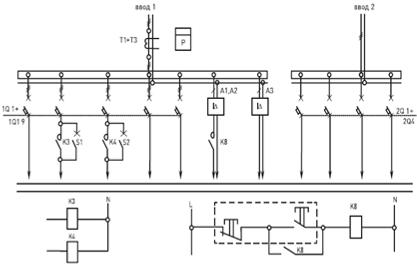

Электрическая схема панелей распределительных 4Р-121-00, 4Р-121-30, 4Р-121-31

Трансформаторы тока 3 шт,

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 19 шт,

диф.авт. до 63А до 3 шт,

контакторы (реле) до 4 шт,

выключатели до 3 шт

4Р-122-00

4Р-122-30

4Р-122-31

Электрическая схема панелей распределительных 4Р-122-00, 4Р-122-30, 4Р-122-31

Трансформаторы тока 3 шт,

3-пол. автоматы до 125А до 4 шт,

1-пол. автоматы до 63А до 29 шт,

диф.авт. до 63А до 5 шт,

контакторы (реле) до 4 шт,

блоки кнопочные до 2 шт,

выключатели до 4 шт

4Р-123-00

4Р-123-30

4Р-123-31

Электрическая схема панелей распределительных 4Р-123-00, 4Р-123-30, 4Р-123-31

Трансформаторы тока 3 шт,

3-пол. автоматы до 125А до 5 шт,

1-пол. автоматы до 63А до 19 шт,

контактор (реле) до 4 шт,

блоки кнопочные до 2 шт,

выключатель до 1 шт

4Р-124-00

4Р-124-30

4Р-124-31

Электрическая схема панелей распределительных 4Р-124-00, 4Р-124-30, 4Р-124-31

Трансформаторы тока 3 шт,

1-пол. автоматы до 63А до 40 шт,

диф.автоматы до 63А до 5 шт,

контактор (реле) до 4 шт,

блоки кнопочные до 2 шт,

выключатель до 5 шт



4Р-125-00

4Р-125-30

4Р-125-31

Электрическая схема панелей распределительных 4Р-125-00, 4Р-125-30, 4Р-125-31

Трансформаторы тока 3 шт,

3-пол. автоматы до 63А до 4 шт,

1-пол. автоматы до 63А до 38 шт,

контактор (реле) до 5 шт,

выключатель до 5 шт

4Р-126-00

4Р-126-30

4Р-126-31

Электрическая схема панелей распределительных 4Р-126-00, 4Р-126-30, 4Р-126-31

Трансформаторы тока 3 шт,

3-пол. автоматы до 250А до 3 шт

4Р-201-00

4Р-201-30

4Р-201-31

Электрическая схема панелей распределительных 4Р-201-00, 4Р-201-30, 4Р-201-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 58 шт,

контакторы (реле) до 8 шт,

фотореле,

таймер,

выключатель до 5 шт

4Р-202-00

4Р-202-30

4Р-202-31

Электрическая схема панелей распределительных 4Р-202-00, 4Р-202-30, 4Р-202-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 58 шт,

контакторы (реле) до 7 шт,

фотореле,

таймер,

выключатель до 7 шт

4Р-203-00

4Р-203-30

4Р-203-31

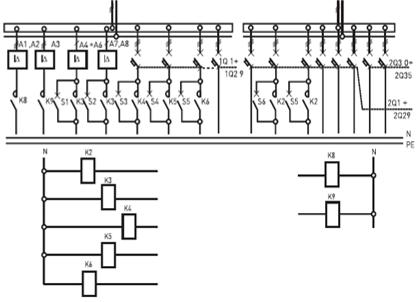

Электрическая схема панелей распределительных 4Р-203-00, 4Р-203-30, 4Р-203-31

3-пол. автоматы до 125А до 6 шт,

1-пол. автоматы до 63А до 58 шт,

диф.автоматы до 63А до 8 шт,

контакторы (реле) до 7 шт,

фотореле,

таймер,

выключатель до 7 шт
