Секционные панели ГРЩ

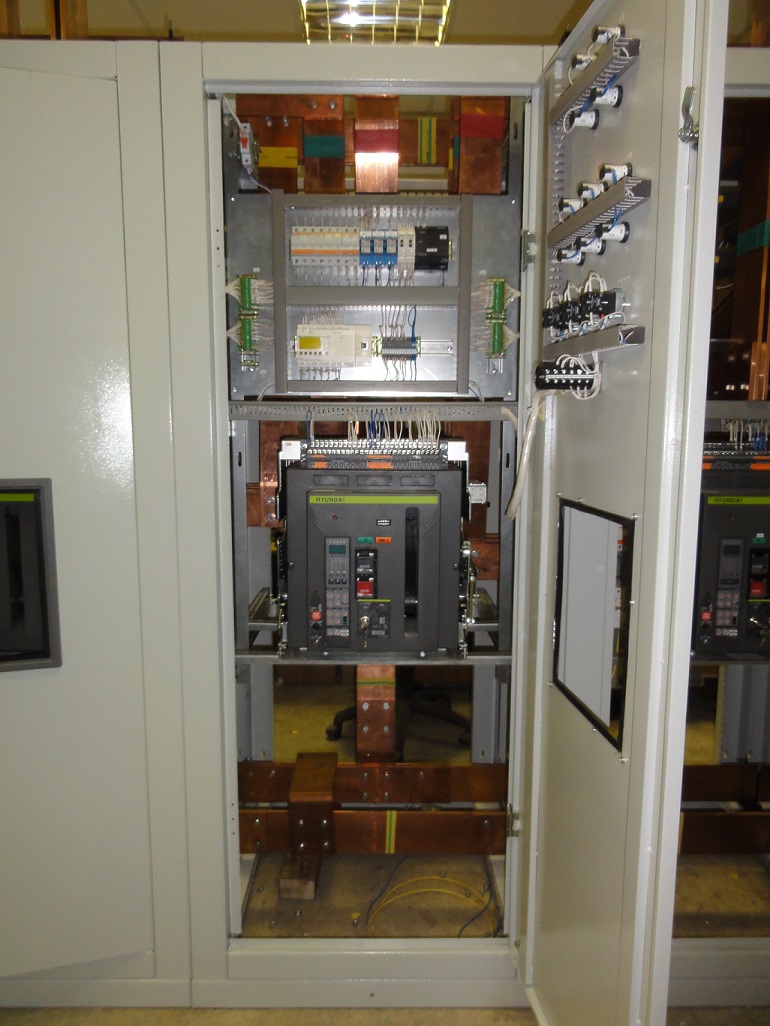

Секционная панель ГРЩ 2000 А на выключателе Hyundai с установленным АВР на комплектующих Schneider Electric Секционная панель ГРЩ 2000 А на выключателе Hyundai с установленным АВР на комплектующих Schneider Electric

Секционные панели используются в ГРЩ с несколькими вводами в качестве коммутационных функциональных блоков.

Секционные панели ГРЩ предназначены для подключения соседнего рабочего ввода к группам нагрузок при аварийном отключении собственного. В отличие от панелей с основным и резервным вводами питания схема с секционированием подразумевает постоянное использование всех вводов питания и увеличение нагрузки на работающие при аварийном отключении какого-либо из них.

Т.к. секционные панели ГРЩ являются исключительно коммутационными функциональными блоками в них часто используются выключатели нагрузки а не автоматы. В качестве аппаратов защиты для коммутационных аппаратов секционных панелей ГРЩ используются вводные автоматы - сверху и групповые автоматы — снизу. Устройства контроля и измерительные приборы в секционных панелях также не устанавливаются.

Для отключения от напряжения и удобства обслуживания коммутационного аппарата в схемы секционных панелей ГРЩ обычно включаются дополнительные технические приёмы. При небольшом номинальном токе ГРЩ, до 1000 А, на входе и выходе секционного коммутационного аппарата ГРЩ устанавливают рубильники, а при номинально токе от 1000 А и выше удобнее, проще и экономичнее (по использованию места и по цене) использовать сами секционные коммутационные аппараты — выкатными. Иногда и на небольшой ток используют выдвижные или выкатные секционные аппараты. Это удобно для обслуживания ГРЩ.

Если категория электроприёмников предполагает использования АВР, то функциональный блок АВР часто устанавливается в одной из секционных панелей ГРЩ. Тогда в ней же, ещё одним функциональным блоком может размещаться блок обмена информацией если он не распределён по всей сборке ГРЩ.

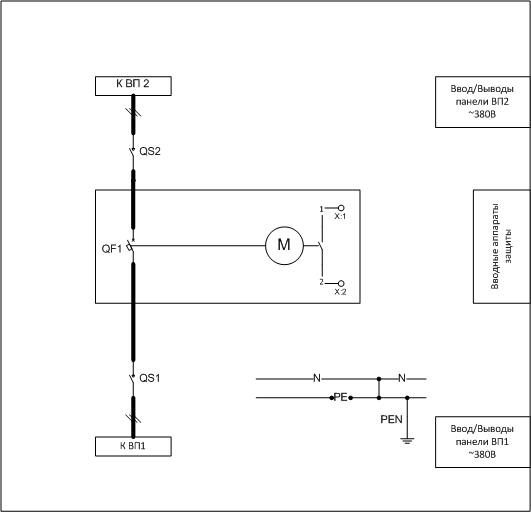

Схема типичной секционной панели ГРЩ до 1000 А. Схема секционной панели ГРЩ до 1000 А



Схема типичной секционной панели ГРЩ свыше 1000 А Схема секционной панели ГРЩ свыше 1000 А
