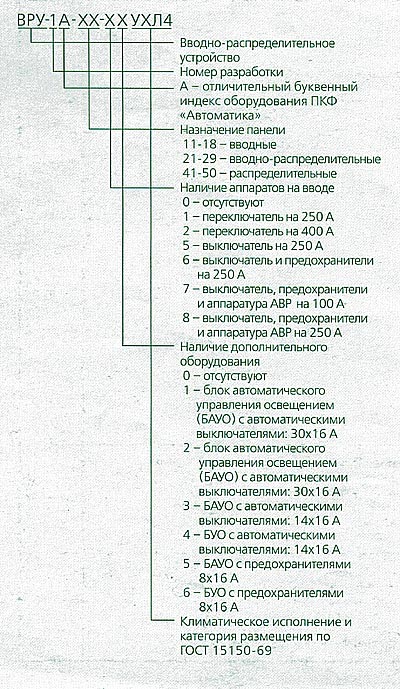

Структура условного обозначения вводно-распределительных устройств серий ВРУ-1 и ВРУ-3:
Вводно-распределительные устройства ВРУ-1А и ВРУ-3А отличаются от ВРУ-1 и ВРУ-3 применением автоматических выключателей взамен предохранителей..
Вводно-распределительные устройства ВРУ-1 и ВРУ-З предназначены для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях.
Вводно-распределительные устройства ВРУ-1 и ВРУ-З комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.
Особенностью вводно-распределительных устройств серий ВРУ-1 и ВРУ-З является размещение двух вводов в одной панели. Это повышает компактность ВРУ-1 и ВРУ-1 по сравнению с другими сериями ВРУ, но снижает их совместимость в части удовлетворении требованиям ПУЭ по размещению разных вводов в отдельных панелях. Поэтому вводно-распределительные устройства ВРУ-1 и ВРУ-3 в настоящее время имеют ограниченную применимость часто заказываются для небольших промышленных, общественных и строительных объектов или для внутренних целей.

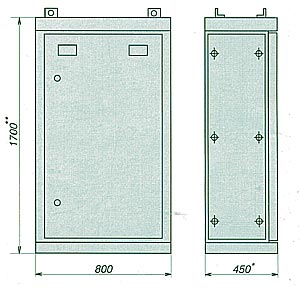

Рис. 2.1.1. Вводно-распределительные устройства ВРУ-1
* Глубина ВРУ 3 - 300 мм
** Высота ВРУЗ - 1800 мм
Панели ВРУ-З разработаны для замены панелей ВРУ-1 и отличаются улучшенной компоновкой, меньшими габаритами, весом и металлоемкостью.
Ошиновка ВРУ-1 и ВРУ-З выдерживает без повреждений ударный ток короткого замыкания 10 кА.
