Щиты освещения (их иногда называют осветительные щиты) предназначены для приёма и распределения
электроэнергии в сети освещения, для нечастых оперативных коммутаций (до 3 включений/выключений
в час) электрических цепей, для прямого пуска электрических аппаратов.
Щиты освещения обеспечивают защиту электрических осветительных цепей напряжением до 380В от перегрузок,
коротких замыканий, в ряде случаев оснащаются аппаратами защиты от остаточных импульсов избыточного
напряжения, защиты от токов утечки, от избыточного потребления электроэнергии а также срабатывания
при возгарании или задымлении питаемого объекта.

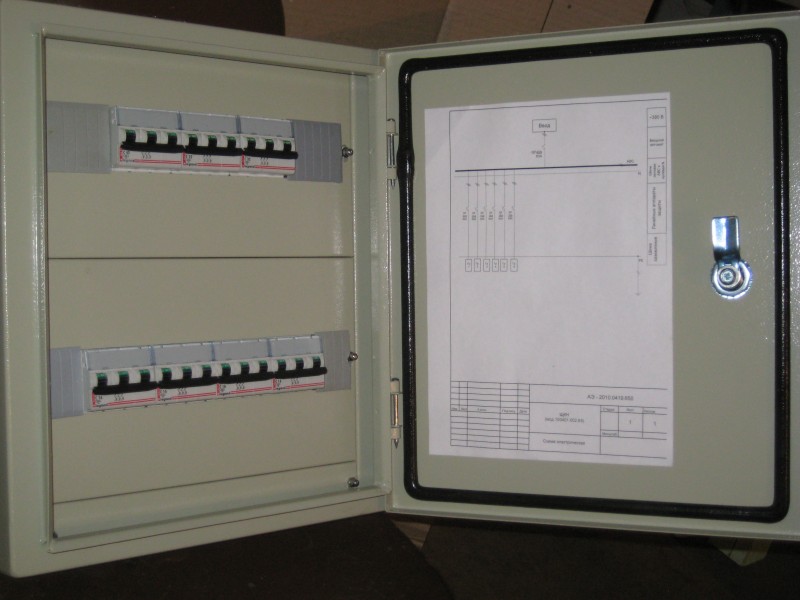

Щиты освещения используются в промышленных, общественно-административных, жилых зданиях. Современные
щиты освещения, в основном, выполняются на аппаратуре, устанавливаемой на DIN-рейки и в корпусах,
предназначенных для установки такой (унифицированных размеров, модульной, с модулем шириной 9 мм)
аппаратуры. Тем не менее, иногда встречаются требования установки аппаратуры на монтажную панель.
В зависимости от назначения щиты освещения могут отвечать требованиям:
- ПУЭ "ПРАВИЛАМ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК";
- ГОСТ Р 51778-2001 "Щитки распределительные для производственных и общественных зданий";
- ГОСТ Р 51628-2000 "Щитки распределительные для жилых зданий".
Так как щиты освещения это наиболее простая группа НКУ, а требуются они в каждом здании, то их
номенклатура огромна. Наиболее распространённые серии щитов освещения, предназначенных коммутации
и для защиты установок напряжением до 380 В, 50/60 Гц:
- ОЩВ, УОЩВ, ОЩ, ОП, ОПВ;
- ЯОУ8000 (ящик освещения, но, в данном случае разница не большая);
- МЗ, МЗУ;
- ЩК (тоже, щиток освещения, квартирный);
- ЩОВ (щиты освещения взрывозащищённые).
При заказе той или иной схемы щита освещения, минимально, необходимо определить:
- номинальный ток самого распределитального пункта;
- ток электромагнитного расцепителя вводного аппарата (если необходимо);
- токи электромагнитных расцепителей и количество распределительных аппаратов.
