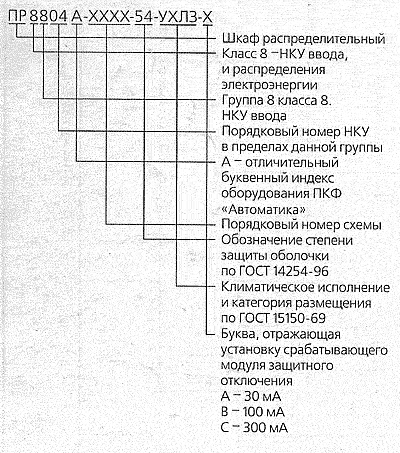

Структура условного обозначения распределительных пунктов ПР8804 серии ПР8000:
Распределительные пункты ПР8804 для ввода, учета и распределения электрической энергии серии ПР8000 изготавливаются для обеспечения
электрической энергией индивидуальных жилых зданий, небольших общественных зданий (офисов, магазинов),
малых производственных предприятий. Пункты распределительные ПР8804 обеспечивают:
-
ввод трехфазной электрической сети напряжением 380/220 В 50 Гц или однофазной сети
напряжением 220 В 50 Гц;
- распределение электроэнергии по трехфазным и однофазным цепям;
- защиту всех цепей от перегрузок и токов короткого замыкания;
- защиту от токов утечки на землю (защиту человека от поражения электрическим током и защиту
от пожара при неисправности электропроводки) с уставкой срабатывания 30, 100 и 300 мА (некоторые схемы пунктов ПР8804);
- учет электроэнергии в трехфазной и однофазной цепях потребления;
- отключение напряжения на вводе по команде пожарной сигнализации (некоторые схемы пунктов ПР8804);
- нечастые (до 6 в сутки) оперативные включения и отключения электрических цепей.

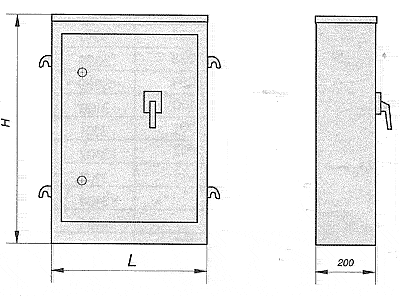

Рис. 3.4.1. Общий вид пунктов распределительных ПР8804:

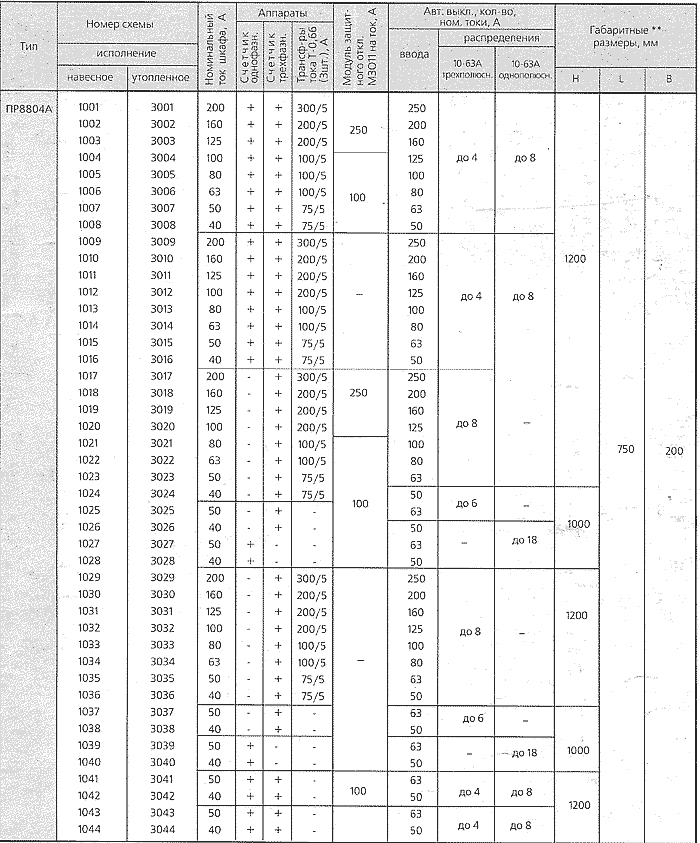

Таблица 3.4.1. Габаритные размеры, номинальные токи и типичная аппаратура применяемая в распределительных пунктах ПР8804 (серии ПР8000):
