Описание шкафов управления дренажными насосами ШУДН.
1.
место установки;
2.
назначение;
3.
датчики;
4.
краткое описание;
5.
алгоритм работы;
6.
аппаратура сигнализации и манипуляции;
7.
сигналы диспетчеризации;
8.
расшифровка наименования, характеристики, основные функции и опции;
9.
перечень базовых моделей;
10.
фотопримеры.
1. Место установки:
Шкафы управления дренажными насосами ШУДН устанавливаются в насосных или специальных помещениях в местах доступных для обслуживающего персонала.
2. Назначение:
Дренажные насосы откачивают воду, фекальные или иные смеси из приямков и других резервуаров в специально подготовленные стоки. Шкафы ШУДН управляют работой одного или нескольких дренажных насосов под управлением датчиков, позволяют эффективно и своевременно очищать помещения и резервуары от затопления, экономно расходовать электроэнергию, увеличить срок службы насосного оборудования.
3. Датчики:
Основные:
А) электроконтактные (кондуктометрические) или (реже) релейные датчики уровня;
Дополнительные:
А) датчик аварийного верхнего уровня;
Б) датчики контроля состояния насосов (термисторные, потока);
В) внешнего пуска.
4. Краткое описание:
Шкаф ШУДН, в зависимости от модификации, может управлять 1 - 9 насосами. В автоматическом режиме насосы включаются по сигналу датчика (уровня или давления).
При работе с релейными (или электроконтактными) датчиками включение дополнительных насосов, их отключение и переключение производится по сигналам состояния датчиков.
При работе с аналоговыми датчиками контролируется работа насосов (уровня, давления), подключаются дополнительные и отключаются лишние насосы. При наличии в схеме частотных преобразователей плавно регулируется мощность и производительность насосов.
В ручном режиме автоматический режим работы отключён.
5. алгоритм работы:
1) Шкаф управления дренажными насосами ШУДН в автоматическом режиме контролирует:
- состояние сети питания;
- исправность насосов;
- исправность собственного пускорегулирующего оборудования.
2) При отсутствии аварии в шкафу, по сигналу от технологического датчика (уровня, давления) формируется сигнал «Пуск» для рабочего насоса.
3) Как правило шкаф управляет несколькими насосами. Если уровень продолжает повышаться подключается следующий насос.
4) Дополнительные опции:
а) дополнительные насосы подключаются при длительной непрерывной работе;
б) в случае выхода из строя работающего насоса его заменяет резервный.
5) Работа насосов прекращается после снижения уровня ниже нижнего уровня.
6) Кроме того, работу можно прекратить переводом переключателя режима работы в ручной режим или отключенное состояние.
7) Выход насоса из строя фиксируется:
- при отключении автомата защиты насоса;
- при срабатывании аварийного датчика насоса (термисторного, датчика потока, датчика дифференциального давления);
- при срабатывании тепловой защиты в шкафу управления.
6. Аппаратура сигнализации и манипуляции:
Индикация на двери шкафа управления дренажными насосами ЩУДН:
«Питание»
«Работа насоса. №...» (для каждого насоса)
«Авария насоса. №...» (для каждого насоса)
«Затопление» (по дополнительному заданию)
«Уровень ...» (для каждого уровня; по дополнительному заданию)
«Работа ПЧ» (при наличии частотного преобразователя)
«Авария ПЧ» (при наличии частотного преобразователя)
Аппараты манипуляции на двери шкафа:
переключатель 3-позиционный (ВКЛ-0-АВТ):
РУЧ — работа в ручном режиме;
0 — принудительное отключение насосов и запрет работы;
АВТ — работа в автоматическом режиме.
Кнопочный блок "Пуск/Стоп" (для каждого насоса).
7. Сигналы диспетчеризации (выводятся для дистанционного контроля работы):
«Питание»;
«Работа насоса № ...»(для каждого насоса);
«Авария насоса № ...»(для каждого насоса);
«Авария»(общая авария — перелив, или иные по заданию);
8. Расшифровка наименования, характеристики, функции и опции шкафов управления дренажными насосами ШУДН:
ШУДН511 |
A |
B |
C |
D |
E |
- |
F |
G |
H |
I |
J |
K |
- |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
ШУДН511 |
1 |
- |
20 |
7 |
4 |
- |
3 |
8 |
0 |
0 |
5 |
1 |
- |
B |
2 |
0 |
2 |
4 |
- |
C2 |
5 |
4 |
№ х-ки |
Характеристика |
Базовая |
Опция |
ШУДН511 |
Назначение шкафа |
- |
- |
A |
Число насосов |
1 - 1 2 - 5 3 - 9 4 - Г
|
другие, до 9 |
B |
Пускорегулирующя аппаратура |
“-” -контакторы |
а)П - УПП б)Ч - ПЧ
|
C |
Номинальный ток насосов |
20 - 1А 22 - 1.6А 24 - 2.5А 26 - 4А 28 - 6А 30 - 10А 32 - 16А 34 - 25А 36 - 40А 38 - 63А 40 -100А
|
(по проекту) |
D |
Напряжение цепей питания насосов |
7 - ~380В |
4 - ~220В (по проекту) |
E |
Напряжение цепей управления |
4 - ~220В |
(по проекту) |
- |
резделитель |
|
|
F |
алгоритм работы насосов |
3 - ступенчатое подключение насосов при недостатке производительности |
6 - веерный, (при недостатке/избытке мощности работающего привода(ов) последовательно подключаются/отключаются дополнительные |
G |
порядок включения приводов |
8 - ручной выбор "мастера" |
другие по проекту |
H |
наличие задвижек |
0 - нет задвижек |
2 - 1-фазные задвижки, 4 - 3-фазные задвижки (больше одной задаётся дополнительным описанием. Его наличие определяется символом "Т" в позиции Q) |
I |
число вводов питания и резервирование питания |
0 - 1 ввод |
3 - 2-вх. АВР 7 - 3вх. АВР |
J |
контроль входного напряжения |
5 - пониженного напряжения + обрыв фаз + чередование фаз |
(по проекту) |
K |
наличие токовой защиты |
1 - электромеханическим токовым реле |
(по проекту) |
- |
разделитель |
- |
|
L |
датчики защиты до насосов |
В - датчики внешней блокировки или термисторные датчики на приводе + аварийно высокого уровня |
(по проекту) |
M |
технологические датчики до насосов |
2 - электроконтактные датчики со своим уровнем включения для каждого работающего насоса и общим уровнем отключения насосов |
3 - аналоговый датчик со своим уровнем включения для каждого работающего насоса и общим уровнем отключения насосов(по проекту) |
N |
технологические датчики после насосов |
0 - нет |
(по проекту) |
O |
внешние датчики защиты после насосов |
2 - датчик потока или дифф. давления на каждый привод |
(по проекту) |
P |
внешние датчики пуска |
4 - от внешнего поста управления |
(по проекту) |
Q | вид сигналов датчиков; вид сигналов управления; вид канала связи; наличие дополнительного описания функций |
«-» - сухой контакт, проводной |
R – RS-485; E – Ethernet; G - беспроводной канал GSM.
Интерфейс относится к: Д — только к диспетчеризации У — только к управлению И — к управлению и диспетчеризации.
Т - наличие дополнительного описания. |
R |
уровень комплектующих |
Б - бюджетные |
C2 - комбинированные, средней категории цена*качество C1 - комбинированные, высокой категории цена*качество (по проекту) |
S |
степень защиты по ГОСТ |
54 - IP54 |
65 - IP65 (по проекту) |
T |
место размещение по ГОСТ |
У3.1 — У3.1 |
(по проекту) |
|
ввод и выводы исполнения |
снизу исполнения: до 1400мм - навесное, более - напольное. |
(другие по проекту) |
Шкафы управления дренажными насосами ШУДН выпускаются в соответствие с ГОСТ Р 51321-2007 и имеют сертификаты соответствия Технических Регламентов Таможенного Союза (ТР ТС).
9. список базовых моделей 3-фазных шкафов управления дренажными насосами ШУДН, с подключением следующего насоса при недостатке производительности работающих, с ручным выбором "мастера"
(XX - номинальный ток насосов шкафа управления пожарными насосами ПЖН из таблицы 1):
Наименование |
Описание |
ШУДН5111-ХХ74-380051-В2024-Б54 |
1 насосом с управлением питания от контактора |
ШУДН5115-ХХ74-380051-В2024-Б54 |
2 насосами с управлением питанием от контакторов |
ШУДН5119-ХХ74-380051-В2024-Б54 |
3 насосами с управлением питанием от контакторов |
ШУДН511Г-ХХ74-380051-В2024-Б54 |
4 насосами с управлением питанием от контакторов |
ШУДН5111ПХХ74-380051-В2024-Б54 |
1 насосом с управлением питанием от УПП |
ШУДН5111ПХХ74-380051-В2024-Б-Б54 |
1 насосом с управлением питанием от УПП, с режимом "байпас" |
ШУДН5115ПХХ74-380051-В2024-Б54 |
2 насосами с управлением питанием каждого насоса от своего УПП |
ШУДН5115П(ХХ)74-380051-В2024-Б54 |
2 насосами с управлением питанием насосами от одного УПП |
ШУДН5115П(ХХ)74-380051-В2024-Б-Б54 |
2 насосами с управлением питанием насосами от одного УПП, с режимом "байпас" |
ШУДН5119ПХХ74-380051-В2024-Б54 |
3 насосами с управлением питанием каждого насоса от своего УПП |
ШУДН5119П(ХХ)74-380051-В2024-Б-Б54 |
3 насосами с управлением питанием насосами от одного УПП, с режимом "байпас" |
ШУДН511ГПХХ74-380051-В2024-Б54 |
4 насосами с управлением питанием каждого насоса от своего УПП |
ШУДН511ГП(ХХ)74-380051-В2024-Б-Б54 |
4 насосами с управлением питанием насосами от одного УПП, с режимом "байпас" |
ШУДН5111ЧХХ74-680051-В3024-Б-Б54 |
1 насосом с управлением питанием от ПЧ, с режимом "байпас", с аналоговым датчиком |
ШУДН5115Ч(ХХ)74-680051-В3024-Б-Б54 |
2 насосами с управлением питанием насосами от одного ПЧ, с режимом "байпас", с аналоговым датчиком |
ШУДН5119Ч(ХХ)74-680051-В3024-Б-Б54 |
3 насосами с управлением питанием насосами от одного ПЧ, с режимом "байпас", с аналоговым датчиком |
ШУДН511ГЧ(ХХ)74-680051-В3024-Б-Б54 |
4 насосами с управлением питанием насосами от одного ПЧ, с режимом "байпас", с аналоговым датчиком |
Здесь
вы можете посмотреть полный список параметров и сконфигурировать любой другой требуемый вам шкаф управления дренажными насосами ШУДН.
10. Фотопримеры:

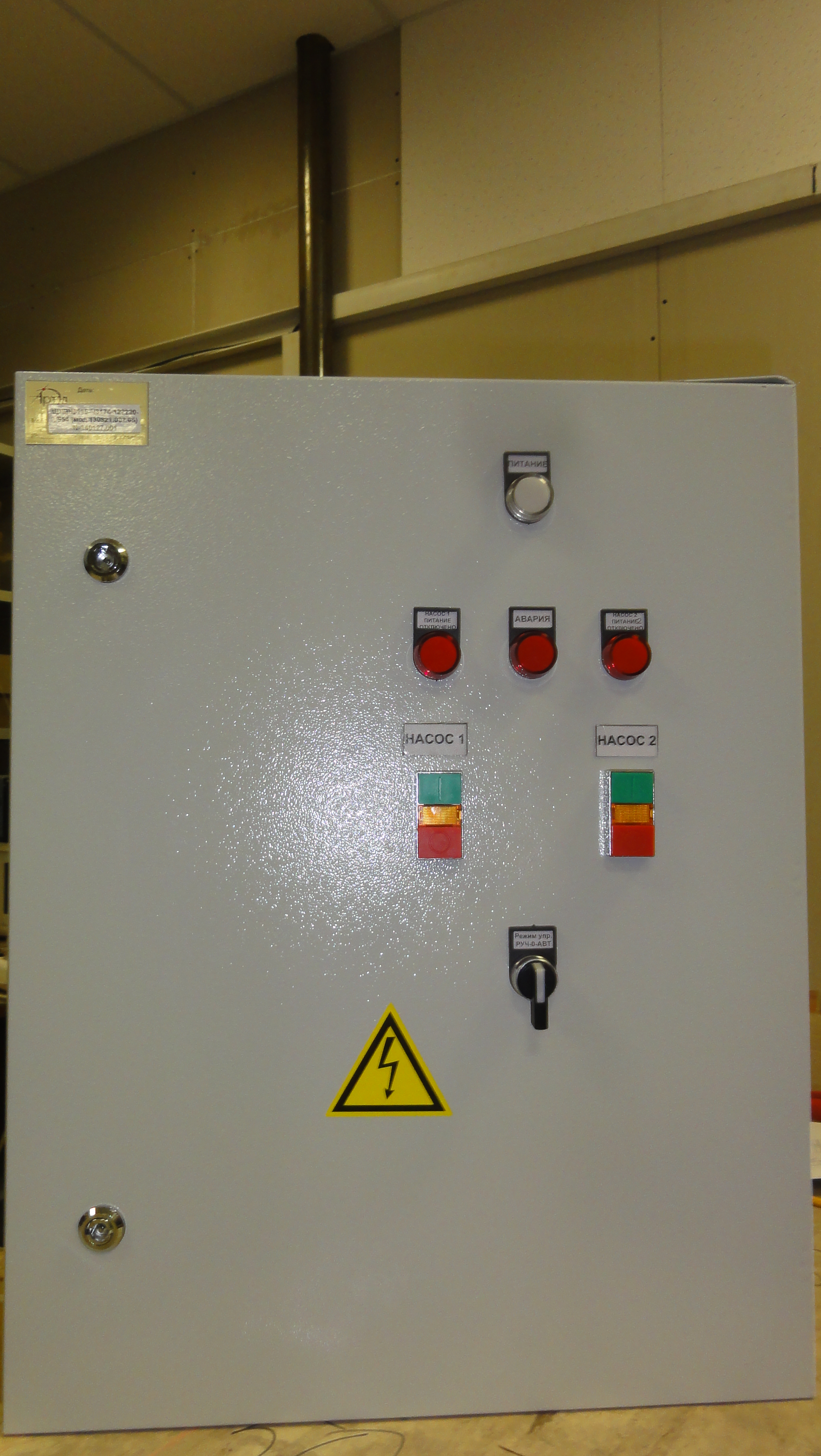

1) шкаф управления двумя дренажными насосами, типа ШУДН5115-П3074-3D0051-B2024-C254 с управлением питанием насосов от двух устройств плавного пуска (УПП).
Приведённый шкаф управления дренажными насосами ШУДН может выполнять следующие функции:
- ручное местное, со шкафа включение и выключение любого или обоих насосов;
- автоматическое управление насосами;
- плавный пуск и плавное торможение электродвигателей в начале и окончании цикла работы каждого насоса;
- контроль уровня для откачивания жидкости из контролируемой ёмкости;
- контроль состояния работающих насосов по датчикам напора (потока, дифференциального давления);
- защита каждого электропривода от перегрузок и токов короткого замыкания;
- индикация работы и аварии насосов на двери шкафа;
- формирование сигналов о состоянии управляемого оборудования;
- с дополнительной опцией - управление поочерёдным включением насосов для обеспечения их равномерного износа;
- с дополнительной опцией - вводом в работу резервного насоса при аварии рабочего;
- с дополнительной опцией - сменой основного насоса по заданному времени;
- с дополнительной опцией - смены основного насоса при каждом новом запуске;
Может быть задан ряд временных параметров:
- время работы насоса;
- время от момента запуска, в течение которого не будет проверяться состояние датчика напора (это удобно для защиты от холостого хода и для оценки работоспособности насоса).
