Шкафы управления вентиляторами градирни

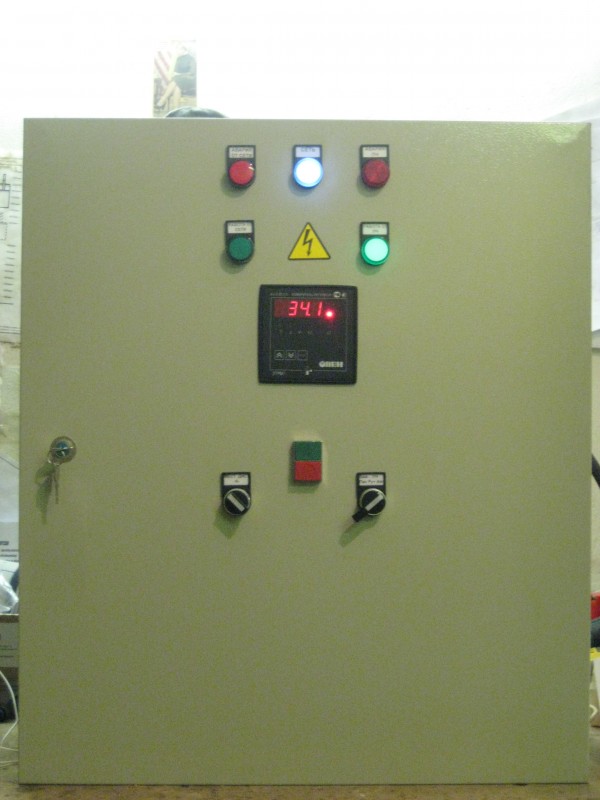

Внешний вид шкафа управления 1 вентилятором градирни ШУВГ:
Щит управления вентиляторами градирни

1)место применения и назначение;
2) краткое описание;
3) алгоритм работы;
4) аппаратура сигнализации и манипуляци. Режимы работы
5) датчики и посты дистанционного управления;
6) сигналы диспетчеризации;
7) расшифровка наименования, характеристики, основные функции и опции;
8) перечень базовых моделей и другие шкафы для управления градирнями.

1) Место применения и назначения:
 Шкафы управления вентиляторами градирни ШУВГ применяются в системах отведения излишков температуры воды или пара из накопительных оборотных резервуаров. Шкафы ШУВГ управляют работой одного или нескольких вентиляторов, для охлаждения воды или пара регулируемым направленным потоком атмосферного воздуха.

2) Краткое описание:

Шкафы управления вентиляторами градирни ШУВГ управляют 1-9 вентиляторами. В автоматическом режиме вентиляторы запускаются при достижении носителем граничной верхней температуры и отключают работу вентиляторов при достижении граничной нижней температуры.
В зимнее и летнее время могут выполняться разные программы работы.
В зимнее время выполняется антиобледенительная программа обогрева жалюзи и/или двигателей вентиляторов.
В ручном режиме автоматика отключена.

3) Алгоритм работы:


Шкаф управления вентиляторами градирни ШУВГ контролирует состояние сети питания и исправность собственного пускорегулирующего оборудования и формирует сигналы управления и диспетчеризации.
 При работе:
а) в ручном режиме от сети шкаф ШУВГ может выполняться пуск/останов вентиляторов и выполнять их защиту по тепловому току;
в) в ручном режиме от ПЧ шкаф ШУВГ может выполняться плавный пуск/останов одного вентилятора без регулирования дальнейшей работы и выполнять его защиту по перегрузке по току. Остальные вентиляторы могут запускаться и работать от сети;
в) в автоматическом режиме, при отсутствии аварии шкаф ШУВГ включается в работу. Запускается 1-й вентилятор. При недостаточной его производительности запускается следующий. При избыточной производительности лишний вентилятор выводится из работы (веерный алгоритм работы). При снижении температуры ниже нижней граничной работа временно прекращается.
 Работа вентиляторов может быть прервана принудительно кнопочным постом блокировки работы расположенным на двери шкафа.
 Управление в автоматическом режиме может начинать выполняться сразу после перевода в автоматический режим или по команде пуска от удалённого кнопочного поста управления. Для автоматического режима работы может быть задана контрольная температура и в зависимости от неё выполняться одна из программ: «лето» или «зима».
 В зимнее время пред началом работы запускается обогрев двигателей вентиляторов и решёток жалюзи. Кроме того, может быть заблокирована работа при их обледенении. Контроль обледенения может выполняться либо по внешнему датчику температуры, либо по дополнительному контролю обледенения.
 Работа вентиляторов может контролироваться, также, сигналами прессостатов, отключающими вентиляторы по превышению вибрации.

4) Аппаратура сигнализации и манипуляции. Режимы работы:



Индикация на двери шкафа:
«Питание»
«Работа вентилятора №»
«Авария вентилятора №»
«Авария ПЧ»
«Блокировка работы»
Экран значения температуры и настроек параметров работы

Аппараты манипуляции на двери шкафа:
- переключатель режимов работы 3-позиционный (Байпас-ПЧ Руч-ПЧ Авт.);
- переключатель пуска 3-позиционный (Мест.-0-Дист.);
- кнопочные посты включения/выключения вентиляторов;
- кнопка блокировки работы;
- кнопки выбора рабочей температуры;
- кнопки настройки режимов работы ПЧ (могут совмещаться с кнопками выбора температуры).

Режимы работы:
"Байпас" — включение ручного режима без ПЧ;
"ПЧ Авт"— включение автоматического режима работы с ПЧ (автоматический режим только с ПЧ);
"ПЧ Руч" — режим работы 1 вентилятора использованием ПЧ, остальных — с пуском от сети;
"Мест" — пуск от местных управляющих сигналов со шкафа (в ручном режиме — от кнопочных постов управления, в автоматическом режиме — от сигналов датчиков);
"Дист" — пуск в ручном и в автоматическом режимах от дистанционных постов управления.
"0" — принудительное отключение управления вентиляторами.

5) Датчики и посты дистанционного управления:

датчик поддерживаемой рабочей температуры;
прессостаты (не обязательные);
датчик температуры наружного воздуха (для режимов лето/зима);
датчики температуры замерзания двигателей и жалюзи вентиляторов (не обязательные);
дистанционные кнопочные посты управления (не обязательные).

6) Сигналы дспетчеризации:
«Питание»
 «Авария ПЧ»
«Работа вент. № ...»
«Авария вент. № ...»

7) Расшифровка наименования, характеристики, функции и опции шкафов управления вентиляторами градирен ШУВГ:



ШУВГ511 A B C D E - F G H I J K - L M N O P - Q - R S T
ШУВГ511 1 Ч( 36 7 4 )- 6 4 0 0 5 1 - 5 4 C 0 4 - Б - C2 5 4

№ х-ки Характеристика Базовая Опция
ШУВГ511 Назначение шкафа

A Число вентиляторов 1 - 1
2 - 5
3 - 9
4 - Г
другие, до 9
B Пускорегулирующя аппаратура "Ч" - ПЧ а) "П" - УПП
б) "-" -контакторы
C Номинальный ток вентиляторов 28 - 6А
30 - 10А
32 - 16А
34 - 25А
36 - 40А
38 - 63А
40 -100А
42 - 160А
44 - 250А
46 - 400А
48 - 630А
(по проекту)
D Напряжение цепей питания вентиляторов 7 - ~380В 4 - ~220В
(по проекту)
E Напряжение цепей управления 4 - ~220В (по проекту)
- резделитель

F алгоритм работы вентиляторов 6 - "веерный" 5 - основной/ резервный;
3 - ступенчатое подкд.чение вентиляторов;
 (по проекту)
G порядок работы вентиляторов 4 - переменный "мастер"
0 - постоянный "мастер";
8 - ручной выбор "мастера";
(попроекту)
H резерв 0 -
I число вводов питания и резервирование питания 0 - 1 ввод 3 - 2-вх. АВР
J контроль входного напряжения 5 - пониженного напряжения + обрыв фаз + чередование фаз (по проекту)
K токовая защита 1 - электромеханическим токовым реле
(по проекту)
- разделитель -
L блокировка работы 5 - отключение вентилятора по датчику повышенной вибрации + блокировка работы при аварийно низкой температуре до отогрева (по проекту)
M технологические датчики сезонности
4 - датчик наружной температуры для программ "лето-зима"  (по проекту)
N технологические датчики работы
C - 1 аналоговый датчик 4 - 1 релейный датчик
O внешние датчики защиты
0 - нет
(по проекту)
P внешний пуск 4 - от внешнего поста управления (по проекту)
 -  разделитель  -
Q наличие режима "байпас" (от сети, в обход ПЧ)
вид сигналов датчиков;
вид сигналов управления;
вид канала связи;
«Б» - режим "байпас" +
 сухой контакт, проводной;
R – RS-485;
E – Ethernet;
G - беспроводной GSM;
Вид интерфейса относится к:
Д — только к диспетчеризации
У — только к управлению
И — к управлению и диспетчеризации
 -  разделитель  -
R уровень комплектующих Б - бюджетные C2 - комбинированные, надёжные, средней ценовой категории
(по проекту)
S степень защиты по ГОСТ 54 - IP54 (по проекту)
T место размещение по ГОСТ У3.1 — У3.1 (по проекту)

ввод и выводы снизу (другие по проекту)

Шкафы управления вентиляторами градирни ШУВГ выпускаются в соответствие с ГОСТ Р 51321-2007 и имеют сертификаты соответствия Технического Регламента Таможенного Союза (ТР ТС).

 8) список базовых моделей 3-фазных шкафов управления вентиляторами градирен ШУВГ:

Управление 1 вентилятором, с ПЧ Управление 2 вентиляторами, с 1 ПЧ на оба, с веерным режимом работы Ток
ШУВГ5111Ч2874-640051-54C04-Б-C254 ШУВГ5115Ч(2874)-640051-54C04-Б-C254   6А
ШУВГ5111Ч3074-640051-54C04-Б-C254  ШУВГ5115Ч(3074)-640051-54C04-Б-C254  10А
ШУВГ5111Ч3274-640051-54C04-Б-C254 ШУВГ5115Ч(3274)-640051-54C04-Б-C254  16А
ШУВГ5111Ч3474-640051-54C04-Б-C254 ШУВГ5115Ч(3474)-640051-54C04-Б-C254  25А
ШУВГ5111Ч3674-640051-54C04-Б-C254 ШУВГ5115Ч(3674)-640051-54C04-Б-C254  40А
ШУВГ5111Ч3874-640051-54C04-Б-C254 ШУВГ5115Ч(3874)-640051-54C04-Б-C254  63А
ШУВГ5111Ч4074-640051-54C04-Б-C254 ШУВГ5115Ч(4074)-640051-54C04-Б-C254 100А
ШУВГ5111Ч4274-640051-54C04-Б-C254 ШУВГ5115Ч(4274)-640051-54C04-Б-C254 160А
ШУВГ5111Ч4474-640051-54C04-Б-C254 ШУВГ5115Ч(4474)-640051-54C04-Б-C254 250А
ШУВГ5111Ч4674-640051-54C04-Б-C254 ШУВГ5115Ч(4674)-640051-54C04-Б-C254 400А
ШУВГ5111Ч4874-640051-54C04-Б-C254 ШУВГ5115Ч(4874)-640051-54C04-Б-C254 630А

Управление 3 вентиляторами, с 1 ПЧ на все, с веерным режимом работы Управление 4 вентиляторами подключаемыми ступенчато, с УПП на каждай, без режима "байпас" Ток
ШУВГ5119Ч(2674)-640051-54C04-Б-C254  ШУВГ511ГП2674-340051-54404-C254   4А
ШУВГ5119Ч(2874)-640051-54C04-Б-C254  ШУВГ511ГП2874-340051-54404-C254    6А
ШУВГ5119Ч(3074)-640051-54C04-Б-C254  ШУВГ511ГП3074-340051-54404-C254   10А
ШУВГ5119Ч(3274)-640051-54C04-Б-C254  ШУВГ511ГП3274-340051-54404-C254   16А
ШУВГ5119Ч(3474)-640051-54C04-Б-C254  ШУВГ511ГП3474-340051-54404-C254   25А
ШУВГ5119Ч(3674)-640051-54C04-Б-C254  ШУВГ511ГП3674-340051-54404-C254   40А
ШУВГ5119Ч(3874)-640051-54C04-Б-C254  ШУВГ511ГП3874-340051-54404-C254   63А
ШУВГ5119Ч(4074)-640051-54C04-Б-C254  ШУВГ511ГП4074-340051-54404-C254   100А
ШУВГ5119Ч(4274)-640051-54C04-Б-C254  ШУВГ511ГП4274-340051-54404-C254   160А
ШУВГ5119Ч(4474)-640051-54C04-Б-C254  ШУВГ511ГП4474-340051-54404-C254   250А
ШУВГ5119Ч(4674)-640051-54C04-Б-C254  ШУВГ511ГП4674-340051-54404-C254   400А

Если необходимо управление насосами, задвижками, вентиляторами и другим оборудованием градирен, можно составлять комплекты из шкафов и ящиков управления отдельными устройствами или шкафы управления градирнями (ШУГ).
