Шкафы управления пожарными насосами

Описание шкафов управления пожарными насосами ПЖН.

1. место установки;
2. назначение;
3. датчики;
4. краткое описание;
5. алгоритм работы;
6. аппаратура сигнализации и манипуляции;
7. сигналы диспетчеризации;
8. расшифровка наименования, характеристики, функции, опции;
9. перечень базовых моделей;

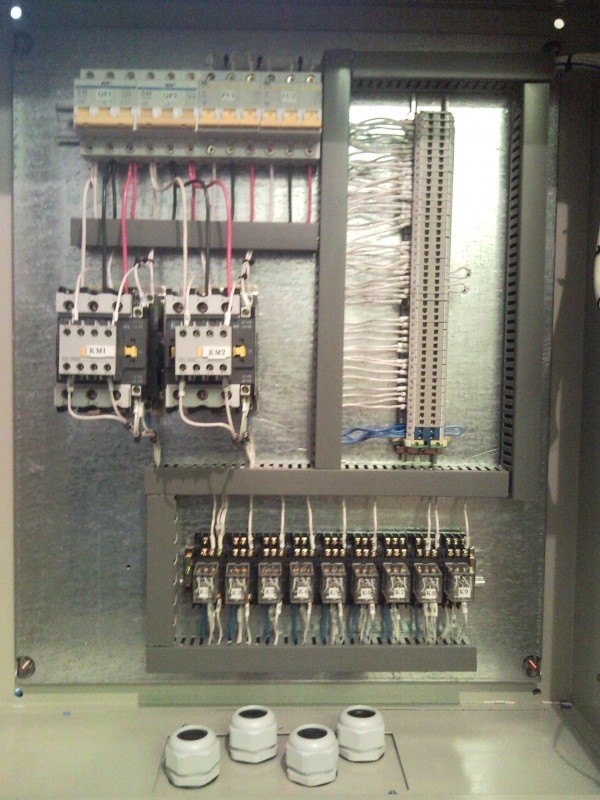

10.фотопримеры.

1. Место установки:
Шкафы управления пожарными насосами ПЖН устанавливаются в помещениях насосных станций, в помещениях специально подготовленных для противопожарного оборудования, в местах доступных для обслуживающего персонала. В особых случаях шкафы управления пожарными насосами можут размещаться в помещении обслуживающего персонала, например, диспетчерской.

2. Назначение: (к оглавлению)
Шкафы ПЖН должны выполнять основную работу - накачку воды в противопожарную систему, только при возникновении соответствующей ситуации. Всё остальное время шкаф находится в готовности, контролирует состояние пожарных и при необходимости других датчиков для поддержания системы тушения в подготовленной к немедленному реагированию состоянии. Шкафы ПЖН управляют работой нескольких, реже - одного, насосов.
Основные требования к шкафам управления пожарными насосами - простота, надёжность, эффективность управления и соответствие требованиям стандартов пожарной безопасности (иногда входящим в противоречие с предыдущими). Поэтому, в шкафах управления пожарными насосами, как правило, нецелесообразно применение устройств понижающих надёжность и усложняющих наладку, работу и обслуживание (например, преобразователей частоты (ПЧ), устройств плавного пуска (УПП), дополнительные устройства защиты способные отключить насосы при отклонении от оптимальных параметров и т.д.).
Часто в состав управляемого шкафами ПЖН оборудования входят:
- задвижки - открывающие пожарный трубопровод или перекрывающие общие магистрали для эфективного пожаротушения.
- насосы подпитки ("жокей") - небольшой мощности, следящие за поддержанием давления воды в пожарной спринклерной системе.

3. Датчики: (к оглавлению)
Основные:
А) Датчики пожарной сигнализаци (ДПС) (чаще - один, редко - несколько), которые могут быть: релейными или шлейфовыми.

  • Релейный ДПС имеет 2 состояния: замкнут/разомкнут. В нормальном состоянии поддерживает противопожарную цепь в замкнутом состоянии. При её размыкании возникает срабатывание сигнала "Пожар".
  • Шлейфовый ДПС имеет 4 состояния: к.з./обрыв/замкнут/разомкнут. Его нормальное состояние, также - замкнутое, а при размыкании возникает срабатывание. Кроме того, в состояниях к.з. и обрыв возникает состояние аварии.
Дополнительные:
А) датчик сухого хода срабатывает при отсутствии давления во входном трубопроводе;
Б) датчики контроля состояния насосов (термисторные, потока, напора, дифф. давления);
В) датчик давления в пожарной системе (в пожарном трубопроводе, спринклерной или дренчерной системе).

4. Краткое описание: (к оглавлению)
Шкаф ПЖН, в зависимости от модификации, может управлять: 1 - 9 насосами, насосом "жокеем", задвижками.

  • В базовом варианте в автоматическом режиме по сигналу датчика пожарной сигнализации (ДПС) включаются насосы и работают по алгоритму "основной/резервный с переменным "мастером"".
  • Работа насоса может быть приостановлена по превышению допустимого давления в выходном трубопроводе (при подключенном датчике-реле).
  • Работа насоса может быть приостановлена по "сухому пуску", т.е. при низком давлении во входном трубопроводе (при подключенном датчике-реле).
  • Работоспособность насосов может контролироваться датчиками потока или дифференциального давления. Если во время работы не формироутся поток жидкости, то через некоторое время насос останавливается, формируется сигнал его аварии и запускается другой насос (при подключенном датчике-реле).
  • При наличии с составе шкафа ПЖН блока управления "жокеем" (шкаф управления - ПЖНж) этот насос включается и выключается периодически по срабатыванию собственных уровней давления (как правило задаваемоых отдельным датчиком).
  • При наличии с составе шкафа ПЖН блоков управления задвижками перед запуском насосов открываются и/или закрываются задвижки на трубопроводах. После чего уже запускаются насосы.
Работа насосов прекращается либо по снятию сигнала ДПС, либо вручную. Момент прекращения работы может быть задан в настройках шкафа управления пожарными насосами ПЖН.
Кроме того, если используются шлейфовые ДПС, то при к.з. или обрыве шлейфа в процессе пожаротушения работу насосов можно прекратить только вручную, с манипуляторов на двери шкафа управления.
В процессе пожаротушения работа "жокей"-насоса может быть заблокирована.
После прекращения пожарной ситуации задвижки возвращаются в исходное положение, насосы выключаются.
Шкаф управления пожарными насосами ПЖН имеет ручной и автоматический режимы работы. В ручном режиме автоматический - отключён.
Шкафы управления пожарными насосами ПЖН5000 выпускаются в различных корпусах со степенью защиты согласно ГОСТ 14254-96
Климатическое исполнение - согласно ГОСТ 15150-69.
Шкафы управления пожарными насосами ПЖН выпускаются в соответствие с ГОСТ Р 51321-2007 и ГОСТ Р53325-2012, имеют сертификаты соответствия Технических Регламентов Таможенного Союза (ТР ТС) и сертификаты соответствия ФЗ-123 - Техническому регламенту о требованиях пожарной безопасности.

5. алгоритм работы: (к оглавлению)
1) Шкаф управления пожарными насосами ПЖН в автоматическом режиме контролирует:
- состояние сети питания;
- исправность насосов;
- исправность собственного пускорегулирующего оборудования;
- исправность ДПС (если применяется шлейфовый датчик).
2) При отсутствии аварии в шкафу, в автоматическом режиме работы по сигналу ДПС начинается отсчёт времени до пуска (регулируемое).
3) Если шкаф управления не в автоматическом режиме, то индикатор "Пожар" постоянно мигает с частотой 3-4Гц.
4) Если шкаф управления в автоматическом режиме, то индикатор "Пожар" мигает с частотой" 0.2-0.5Гц. Если сигнал ДПС не снят, формируется сигнал «Пуск» для системы. Индикатор "Пожар" переводится в непрерывное свечение.
5) Запускается рабочий насосс.
6) Как правило шкаф управляет несколькими насосами.
а) насосы сменяются при длительной непрерывной работе;
б) в случае выхода из строя работающего насоса его заменяет резервный.
7) Работа насосов прекращается после снятия сигнала ДПС или вручную (настраивается).
8) Если шкаф управления пожарными насосами ПЖН работает под управлением шлейфогово ДПС, то при обрыве или к.з. датчика в процессе пожаротушения прекратить работу можно только вручную, манипуляторами на двери шкафа управления.
9) В любом случае, работу можно прекратить переводом переключателя режима работы в ручной режим или отключенное состояние, а также нажатием на кнопку блокировки работы.
10) Выход насоса из строя фиксируется:
- при отключении автомата защиты насоса;
- при срабатывании аварийного датчика насоса (термисторного, датчика потока, датчика дифференциального давления);
- при срабатывании тепловой защиты в шкафу управления.
11) Состояние аварии фиксируется при:
- неисправности питания;
- неисправности любого из насосов (не приводит к остановке при работе, если не все насосы в аварии);
- неисправность задвижек (если они есть в составе).
12) при наличии сигнала сухого хода работающие насосы переходят на паузу в работе. Это состояние не считается аварийным, не сигнализируется на двери шкафа. При снятии сигнала сухого хода работа шкафа управления пожарными насосами возобновляется. Дополнительно:
1) Если в составе шкафа управления пожарными насосами ПЖН есть блоки управления задвижками, то они могут быть настроены пуск насосов сразу, после открывания или закрывания задвижек.
2) Задвижки приводятся в исходное состояние после снятия сигнала "Пожар" вместе с пожарными насосами. 3) Если в составе шкафа управления пожарными насосами есть "жокей" (ПЖНж), он включается при пониженном давлении в спринклерной системе и выключается при повышении давления до нормального.
4) В процессе пожаротушения работа "жокея" может быть заблокирована (настройками или перемычками в шкафу). 5) Шкаф управления пожарными насосами ПЖН может иметь питание от: - 1 ввод в случае наличия на входе внешнего АВР. При этом в шкафу имеется возможность контроля питания вводов внешнего АВР.
- 2 независимых вводов без АВР и питание насосов от разных вводов;
- 2 вводов с АВР.

6. Аппаратура сигнализации и манипуляции: (к оглавлению)
Индикация на двери шкафа управления пожарными насосами ПЖН:
«Питание» (для каждого ввода питания)
«Пожар»
«Авария» (обобщённый сигнал неисправности)
«Автоматика отключена» (нахождения насосов на в автоматическом режиме)
«Залокировано» (общий сигнал немедленного прерывания работы)
«Работа насоса. №...» (для каждого насоса)
«Насос ОТКЛ №...» (сигнал несанкционированного отключения для каждого насоса)

При наличии в составе шкафа блоков управления задвижками:
«Автоматика Задвижки № отключена» (для каждой задвижки)
«Задвижка №...ОТКР» (для каждой задвижки)
«Задвижка №...ЗАКР» (для каждой задвижки)
«Задвижка №... Заклинена» (для каждой задвижки)

Аппараты манипуляции на двери шкафа:
переключатель 3-позиционный (РУЧ-0-АВТ):
РУЧ — работа в ручном режиме;
0 — принудительное отключение насосов и запрет работы;
АВТ — работа в автоматическом режиме.
Кнопочный блок "Пуск/Стоп" (для каждого насоса)
Кнопочный блок "Заблокировать" (немедленной общей блокировки работы).

При наличии в составе шкафа блоков управления задвижками:
переключатель 3-позиционный (РУЧ-0-АВТ) (для каждой задвижки):
РУЧ — работа в ручном режиме;
0 — принудительное отключение задвижки и запрет работы;
АВТ — работа в автоматическом режиме.
Кнопочный блок «Задвижка №...ОТКРЫТЬ» (для каждой задвижки)
Кнопочный блок «Задвижка №...ЗАКРЫТЬ» (для каждой задвижки)

7. Сигналы диспетчеризации (для дистанционного контроля работы): (к оглавлению)
«Пожар» (общий);
«Питание» (для каждого ввода питания);
«Работа насоса № ...» (для каждого насоса);
«Насоса № ... Откл» (сигнал несанкционированного отключения для каждого насоса);

При наличии в составе шкафа блоков управления задвижками:
«Задвижка №...ОТКР» (для каждой задвижки)
«Задвижка №...ЗАКР» (для каждой задвижки)
«Задвижка №...Авария» (для каждой задвижки)

8. Расшифровка наименования, характеристики, функции и опции шкафов управления пожарными насосами ПЖН: (к оглавлению)

ПЖН511 A B C D E - F G H I J K - L M N O P Q R S T
ПЖН511 5 - 20 7 4 - 5 4 0 1 5 1 - 8 0 0 2 4 - Б 5 4

№ х-ки Характеристика Базовая Опция
ПЖН511 Назначение шкафа ПЖН- базовая модификация ПЖНж- модификация с "жокей насосом"
A Число насосов 1 - 1
2 - 5
3 - 9
4 - Г
другие, до 9
B Пускорегулирующя аппаратура “-” -контакторы а)П - УПП
б)Ч - ПЧ
C Номинальный ток насосов 20 - 1А
22 - 1.6А
24 - 2.5А
26 - 4А
28 - 6А
30 - 10А
32 - 16А
34 - 25А
36 - 40А
38 - 63А
40 -100А
(по проекту)
D Напряжение цепей питания насосов 7 - ~380В 4 - ~220В
(по проекту)
E Напряжение цепей управления 4 - ~220В (по проекту)
- резделитель

F алгоритм работы насосов 5 - основной/резервный насосы другие по проекту
G порядок включения приводов 5 - переменный "мастер" по включению насосов и по времени другие по проекту
H наличие задвижек 0 - нет задвижек 2 - 1-фазные задвижки,
4 - 3-фазные задвижки (больше одной задаётся дополнительным описанием. Его наличие определяется символом "Т" в позиции Q)
I число вводов питания и резервирование питания 1 - 2 ввода без АВР 0 - 1 ввод
3 - 2-вх. АВР
7 - 3вх. АВР
J контроль входного напряжения 5 - пониженного напряжения + обрыв фаз + чередование фаз (по проекту)
K наличие токовой защиты 1 - электромеханическим токовым реле (по проекту)
- разделитель -
L датчики защиты до насосов 8 - датчики внешней блокировки или термисторные датчики на приводе + аварийно низкого уровня (сухой ход) (по проекту)
M технологические датчики до насосов 0 - нет (по проекту)
N технологические датчики после насосов 0 - нет 5 - контроль 2 уровней по релейному датчику (при наличии "жокея")
(по проекту)
O внешние датчики защиты после насосов 2 - датчик потока или дифф. давления на каждый привод (по проекту)
P внешние датчики пуска 4 - от внешнего поста управления (по проекту)
Q вид сигналов датчиков;
вид сигналов управления;
вид канала связи;
наличие дополнительного описания функций
«-» - сухой контакт, проводной Ш - шлейфовый ДПС

R – RS-485;
E – Ethernet;
G - беспроводной канал GSM.

Интерфейс относится к:
Д — только к диспетчеризации
У — только к управлению
И — к управлению и диспетчеризации.

Т - наличие дополнительного описания.
R уровень комплектующих Б - бюджетные C2 - комбинированные, средней категории цена*качество
C1 - комбинированные, высокой категории цена*качество
(по проекту)
S степень защиты по ГОСТ 54 - IP54 65 - IP65
(по проекту)
T место размещение по ГОСТ У3.1 — У3.1 (по проекту)

ввод и выводы
исполнения
снизу
исполнения: до 1400мм - навесное, более - напольное.
(другие по проекту)

9. список базовых моделей (к оглавлению)
3-фазных шкафов управления пожарными насосами ПЖН, c управлением питанием насосами и задвижками от контакторов, с алгоритмом управления насосами основной/резервный, с "переменным мастером" по включению и по времени
(XX - номинальный ток насосов шкафа управления пожарными насосами ПЖН из таблицы 1):

Наименование Описание
ПЖН5115-ХХ74-550051-80024-Б54 2 насосами;
с 1 вводом
ПЖН5115-ХХ74-550151-80024-Б54 2 насосами;
с 2-мя независимыми вводами питания
ПЖН5115-ХХ74-550351-80024-Б54 2 насосами;
с 2-входовым АВР на входе
ПЖНж5115-ХХ74-550151-80524-Б54 2 насосами;
c 3-фазным "жокей"-насосом до 5 кВт;
с 2-мя независимыми вводами
ПЖНж5115-ХХ74-550151-80524-Б54 2 насосами;
3-фазным "жокей"-насосом до 5 кВт;
с 2-входовым АВР на входе
ПЖН5115-ХХ74-554151-80024-Б54 2 насосами;
1 3-фазной задвижкой до 5 кВт;
с 2-мя независимыми вводами
ПЖН5115-ХХ74-554351-80024-Б54 2 насосами;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе
ПЖН5115-ХХ74-554351-80024-Т-Б54 2 насосами;
несколькими 3-фазными задвижками до 5 кВт (признак "Т" указывает на неформализованные Требования и число задвижек указывается дополнительно);
с 2-входовым АВР на входе
ПЖНж5115-ХХ74-554151-80524-Б54 2 насосами;
"жокей"-насосом до 5 кВт;
1 3-фазной задвижкой до 5 кВт;
с 2-мя независимыми вводами
ПЖНж5115-ХХ74-554351-80524-Б54 2 насосами;
"жокей"-насосом до 5 кВт;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе
ПЖН5119-ХХ74-550051-80024-Б54 3 насосами;
с 1 вводом
ПЖН5119-ХХ74-550151-80024-Б54 3 насосами;
с 2-мя независимыми вводами питания
ПЖН5119-ХХ74-550351-80024-Б54 3 насосами;
с 2-входовым АВР на входе
ПЖНж5119-ХХ74-550151-80524-Б54 3 насосами;
c 3-фазным "жокей"-насосом до 5 кВт;
с 2-мя независимыми вводами
ПЖНж5119-ХХ74-550151-80524-Б54 3 насосами;
3-фазным "жокей"-насосом до 5 кВт;
с 2-входовым АВР на входе
ПЖН5119-ХХ74-554151-80024-Б54 3 насосами;
1 3-фазной задвижкой до 5 кВт;
с 2-мя независимыми вводами
ПЖН5119-ХХ74-554351-80024-Б54 3 насосами;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе
ПЖН5119-ХХ74-554351-80024-Т-Б54 3 насосами;
несколькими 3-фазными задвижками до 5 кВт (признак "Т" указывает на неформализованные Требования и число задвижек указывается дополнительно);
с 2-входовым АВР на входе
ПЖНж5119-ХХ74-554151-80524-Б54 3 насосами;
"жокей"-насосом до 5 кВт;
1 3-фазной задвижкой до 5 кВт;
с 2-мя независимыми вводами
ПЖНж5119-ХХ74-554351-80524-Б54 3 насосами;
"жокей"-насосом до 5 кВт;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе
ПЖН511Г-ХХ74-550051-80024-Б54 4 насосами;
с 1 вводом
ПЖН511Г-ХХ74-550151-80024-Б54 4 насосами;
с 2-мя независимыми вводами питания
ПЖН511Г-ХХ74-550351-80024-Б54 4 насосами;
с 2-входовым АВР на входе
ПЖНж511Г-ХХ74-550151-80524-Б54 4 насосами;
c 3-фазным "жокей"-насосом до 5 кВт;
с 2-мя независимыми вводами
ПЖНж511Г-ХХ74-550151-80524-Б54 4 насосами;
3-фазным "жокей"-насосом до 5 кВт;
с 2-входовым АВР на входе
ПЖН511Г-ХХ74-554151-80024-Б54 4 насосами;
1 3-фазной задвижкой до 5 кВт;
с 2-мя независимыми вводами
ПЖН511Г-ХХ74-554351-80024-Б54 4 насосами;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе
ПЖН511Г-ХХ74-554351-80024-Т-Б54 4 насосами;
несколькими 3-фазными задвижками до 5 кВт (признак "Т" указывает на неформализованные Требования и число задвижек указывается дополнительно);
с 2-входовым АВР на входе
ПЖНж511Г-ХХ74-554151-80524-Б54 4 насосами;
"жокей"-насосом до 5 кВт;
1 3-фазной задвижкой до 5 кВт;
с 2-мя независимыми вводами
ПЖНж511Г-ХХ74-554351-80524-Б54 4 насосами;
"жокей"-насосом до 5 кВт;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе

Шкафы управления пожерными насосами с использованием УПП применяются не часто. Поэтому, приводим краткий список таких шкафов управления, с алгоритмом управления насосами основной/резервный, с "переменным мастером" по включению и по времени
(XX - номинальный ток насосов шкафа управления пожарными насосами ПЖН из таблицы 1):

Наименование Описание
ПЖН5115ПХХ74-550151-80024-Б54 2 насосами;
с 2-мя независимыми вводами питания
ПЖН5115ПХХ74-550351-80024-Б54 2 насосами;
с 2-входовым АВР на входе
ПЖН5115П(ХХ)74-554351-80024-Б-Б54 2 насосами;
с одним УПП на оба насоса;
с режимом байпас;
1 3-фазной задвижкой до 5 кВт;
с 2-входовым АВР на входе
ПЖН511ГП(ХХ)74-550351-80024-Б-Б54 4 насосами;
с одним УПП на 4 насоса;
с режимом байпас;
с 2-входовым АВР на входе
ПЖН511ГП(ХХ)74-554351-80024-БТ-Б54 4 насосами;
с одним УПП на 4 насоса;
с режимом байпас;
с несколькими 3-фазными задвижками до 5 кВт (признак "Т" указывает на неформализованные Требования и число задвижек указывается дополнительно);
с 2-входовым АВР на входе

Здесь вы можете посмотреть полный список параметров и сконфигурировать любой другой требуемый вам шкаф управления пожарными насосами ПЖН.

10. Фотопримеры: (к оглавлению)
1) шкаф управления двумя пожарными насосами, типа ПЖН5115-3074-550151-80024-Б54
Щит управления двумя пожарными насосами Щит управления двумя пожарными насосами Щит управления двумя пожарными насосами

Предназначен для управления двумя пожарными насосами по схеме «основной-резервный» с постоянным или с переменным "мастером".
В автоматическом режиме управления исключается одновременне включение обоих насосов.
В ручном режиме возможно включение двух насосов одновременно.
Питание насосов шкафа ПЖН может обеспечиваться от двух разных или от одного общего источника электроснабжения.

Шкаф управления пожарными насосами ПЖН выполняет все описанные выше бызовые функции:

  • контроль и индикация напряжения питания на каждом из двух входов шкафа;
  • ручной и автоматический режимы работы;
  • включение и выключение насоса в автоматическом режиме работы при наличии сигнала ДПС;
  • возможность передачи сигналов типа "сухой клнтакт" в помещение для диспетчеризации
  • индикацию состояний работы и аварии;
Дополнительно в шкафу управления ПЖН могут быть установлены дополнительные опции, например, кратковременного включения насосов для предотвращения заклинивания роторов нвсосов и предотвращения отказа при возникновании пожароопасной ситуации.
