Шкафы управления индивидуальными тепловыми пунктами (ИТП) выполняют
- приём сигналов от датчиков;
- контроль целостности цепей датчиков (по необходимости);
- регулирование температуры теплоносителя прямого контура;
- регулирование температуры теплоносителя обратного контура или контуров;
- погодное регулирование;
- защиту вентиляторов, задвижек, клапанов, насосов;
- ручное или автоматическое управление работой;
- индикацию работы;
- регистрацию и архивирование процессов и аварий;
- диспетчеризацию информации для обработки на верхний уровень управления по интерфейсам modbus или TCP/IP (возможны и иные варианты интерфейсов обмена информацией);
Шкафы управления индивидуальными тепловыми пунктами (ИТП) производятся на основании ГОСТ Р 51321.1-2007.
НКУ управления индивидуальными тепловыми пунктами (ИТП) могут исполняться как самостоятельные шкафы, как комплекты шкафов и ящиков управления или как щиты станций управления (ЩСУ) на базе блоков Б5000 или БНН.
Для контроля и управления индивидуальными тепловыми пунктами в настоящее время разработано и применяется большая номенклатура различных контроллеров: специализированных, конфигурируемых, свободно программируемых (PLC).
|

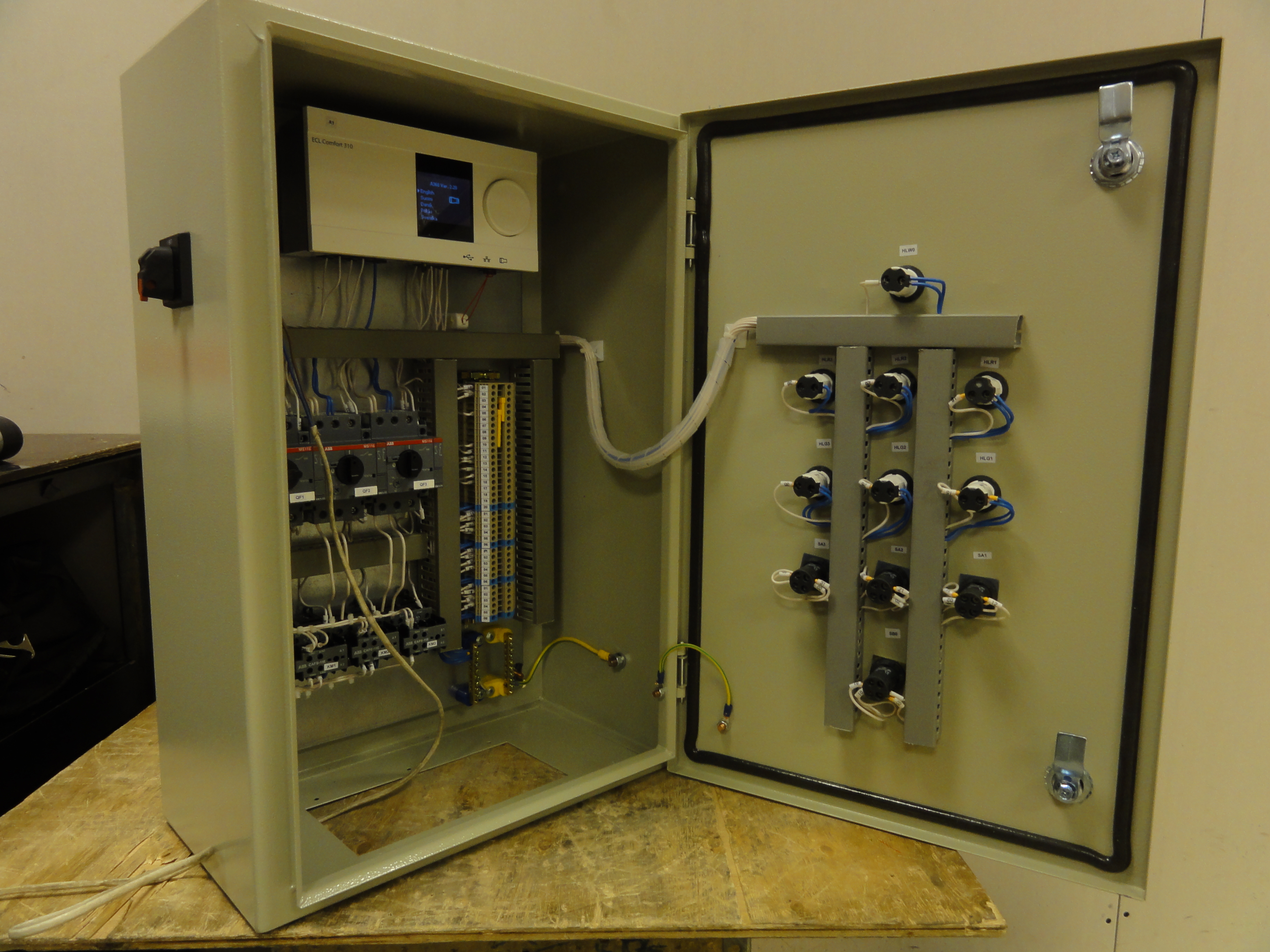

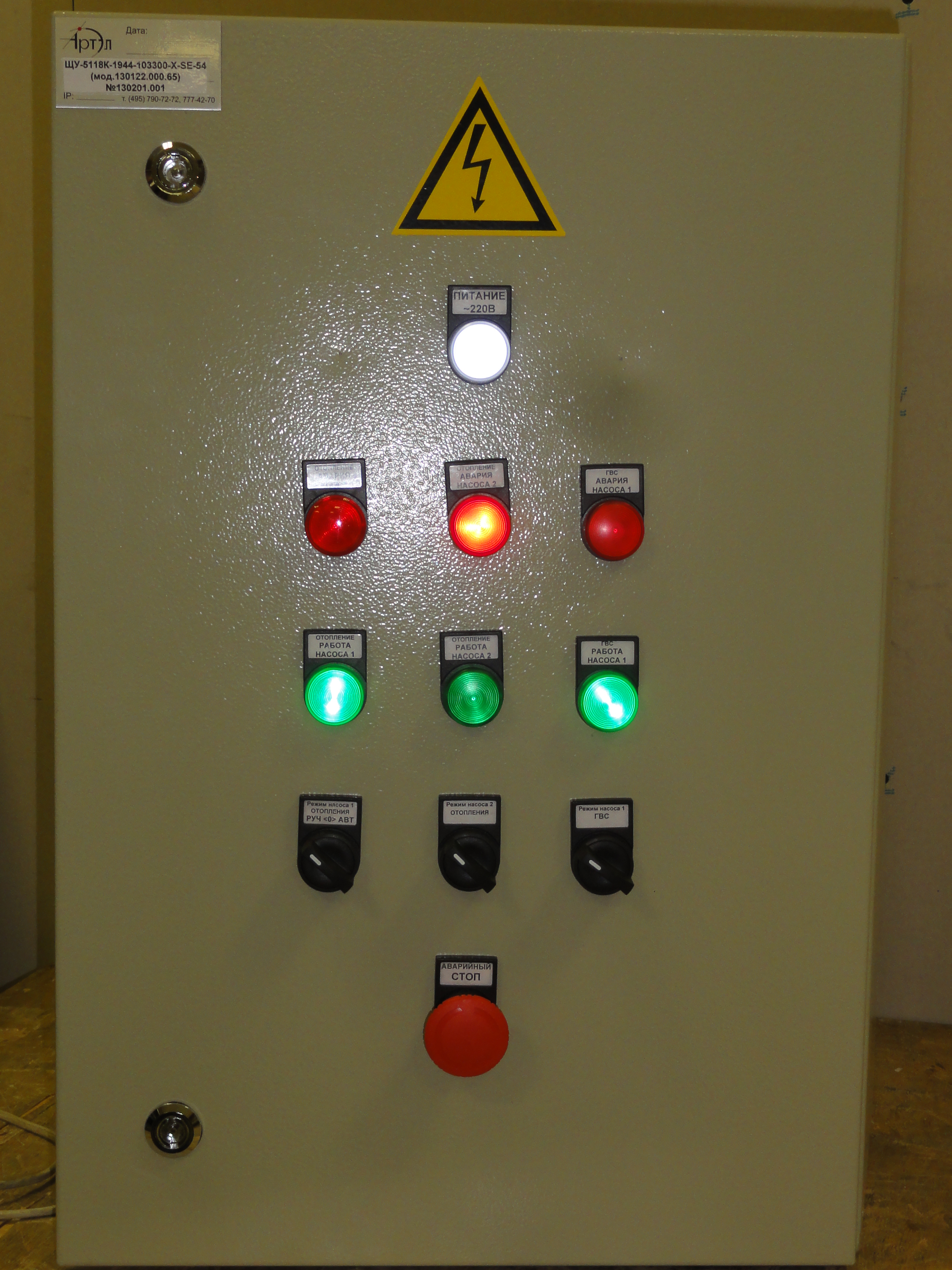

На фотографии показан шкаф управления индивидуальным тепловым пунктом (ИТП) на базе контроллера Dandoss ELC Comfort 210, ELC Comfort 310. Шкаф выполняет регулирование температуры по двум контурам потребления из одного подающего трубопровода. Шкаф управления ИТП контролирует температуру наружного воздуха, рабочую прямую и обратную температуру каждого контура, дифференциальное давление на входе и выходе каждого контура. По результату контроля шкаф управляет открыванием или закрыванием электроприводов клапанов, циркуляционными насосами соответствующих контуров или реле сигнализации при выходе ситуации из-под контроля. |
