Ящики управления освещением

Описание ящиков управления уличным освещением ЯУО9600, ЯУО9610, ЯУО9700, ЯУО9710:

1) место применения;
2) назначение;
3) краткое описание;
4) описание алгоритма работы;
5) аппаратура сигнализации и манипуляции;
6) сигналы диспетчеризации;
7) перечень основных моделей с расшифровкой обозначений.
8) однолинейные схемы ящиков управления:
9) соответствие стандартам и конструкция ящиков ЯУО9600, ЯУО9610, ЯУО9700, ЯУО9710;
10) фотопримеры ящиков управления ЯУО и других выполняемых по ТЗ.

1) Место применения:
Ящики управления уличным освещением ЯУО9600 (ЯУО9610, ЯУО9700, ЯУО9710) могут устанавливаться в диспетчерской, в щитовой или на открытом воздухе в случае уличного исполнения:

2) Назначение: (к оглавлению)

Ящики управления уличным освещением ЯУО9600 (ЯУО9610, ЯУО9700, ЯУО9710) предназначены для автоматического, местного, ручного или дистанционного управления наружным освещением территорий (парков, садов, заводских территорий и т.д.), производственных зданий, сооружений, объектов с любыми источниками света.
Также, ящики управления ЯУО могут применяться для организации "светового дня" на объектах сельского хозяйства, например в птицеводческих и животноводческих помещениях, при искусственном выращивании растений и т.д.
Ящики управления освещением ЯУО9610 и ЯУО9710, кроме того, оснащаются счётчиками электрической энергии. При использовании одного из стандартных интерфейсов (см. варианты моделей, п.10 - интерфейсы) они могут передавать данные в диспетчерскую или в АСУД.

3) Краткое описание: (к оглавлению)

Ящик управления ЯУО9600 (ЯУО9610, ЯУО9700, ЯУО9710) может работать в
- ручном местном,
- дистанционном (из диспетчерской - оператором или системой автоматизации),
- автоматическом режимах.
При работе в выбранном режиме остальные режимы управления отключены.
В ручном режиме управление выполняется от кнопочного поста размещённого на двери шкафа или убранного внутрь шкафа (для исполнения У1).
В автоматическом режиме ЯУО управляется собственной программой в соответствие с выбранными настройками.
В режиме дистанционного управления ящик включает и выключает освещение по командам из диспетчерской.
При монтаже ящиков управления ЯУО с применением фотодатчиков необходимо располагать датчики так, чтобы они не были случайно затенены (например, выпадающим снегом) или засвечены (например, рядом стоящими светильниками).

Один ящик ЯУО9600 (ЯУО9610) управляет 1 каналом освещения который питает 1 или несколько групп нагрузок. Каждая группа защищена собственным автоматом или дифавтоматом.
Один ящик ЯУО9700 (ЯУО9710) управляет 2-мя каналами освещения, с разными программами. В них может быть реализована схема управления вечерним и ночным освещением. Ящики управления ЯУО9711 могут заменять шкафы управления И710.

4) описание алгоритма работы: (к оглавлению)

    В ящиках управления освещением ЯУО9600, ЯУО9700 в автоматическом режиме реализуется:
  • ЯУО9601 или ЯУО9611 - управление 1 каналом от фотореле и программируемого таймера.
  • ЯУО9602 или ЯУО9612 - управление 1 каналом от фотореле.
  • ЯУО9603 или ЯУО9613 - управление 1 каналом от программируемого таймера.
  • ЯУО9701 или ЯУО9711 - управление 2-мя каналами от фотореле и программируемого таймера.
  • ЯУО9702 или ЯУО9712 - управление 2-мя каналами от фотореле.
  • ЯУО9703 или ЯУО9713 - управление 2-мя каналами от программируемого таймера.

В ящиках управления освещением ЯУО с возможностью управления по стандартным интерфейсам RS-485, Ethernet и др. в качестве таймера применяется контроллер.

5) Аппаратура сигнализации и манипуляции: (к оглавлению)

Аппараты индикации ящика:
«Работа канал N»-индикация работы ящика
«Авария»-индикация аварии работы (опционально)

Аппараты манипуляции в ящике управления ЯУО:
переключатель 3-позиционный (РУЧ-АВТ-ДИСТ):
РУЧ — ручное местное управление с помощью кнопок в ящике;
АВТ — работа шкафа в автоматическом режиме
ДИСТ — работа ящика в режиме дистанционного управления
«Вкл/выкл»-кнопочный выключатель работы в ручном режиме;

6) Сигналы дспетчеризации: (к оглавлению)
В базовом варианте в диспетчерскую сигналы не передаются т.к. предполагается в диспетчерской размещение самого ящика управления. Дополнительно сигналы диспетчеризации могут быть опрделены в соответствие ТЗ заказчика.
Могут передаваться сигналы: - наличие питания ящика; - работа; - авария работы контактора; - отсутствие освещения в группе с передачей номера группы. (Эти сигналы целесообразны для ящиков управления со сбором данных по стандартным интерфейсам RS-485, Ethernet и др. для контроля исправности светильников.
Канал передачи данных и интерфейс требованиями проекта может использоваться:
  • RS-485
  • CANopen
  • Ethernet
  • GSM
  • иной канал по ТЗ заказчика

7) Cписок базовых моделей ящиков управления ЯУО9600 (ЯУО9610, ЯУО9700, ЯУО9710): (к оглавлению)

НаименованиеОписание

ЯУО 9602-3474-Co254 У4
ЯУО 9611-3474-Co254 У1

Ящик управления управления освещением базового исполнения ЯУО
96 - с 1 каналом управления.
0 - без учёта электроэнергии; 1 - с учётом электроэергии (счётчик определяется требованиями проекта заказчика).
1- с фотореле и таймером; 2- с фотореле; 3- с таймером.
номинальный ток ящика:
28- 6А
30- 10А
32- 16А
34- 25А
36- 40А
38- 63А
40-100А
Полную таблицу токов (см в таблице 1).
74 - (7) с питанием от 3-фазной сети 380В 50Гц и с (4) питанием цепей управления 220В 50Гц. Исполнения с другими напряжениями (см таблицу 2).
Основные комплектующие ящика:
Co2 - комбинированные, средней ценовой категории,
AB1 - ABB, ценовой категории высокой надёжности,
Б - бюджетные.
Другие варианты комплектующих(см в таблице 4).
54 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения ящика для сухих отапливаемых помещений; У2 - для размещения на улице под навесом;У1 - для размещения на улице;
Другие категории размещения по ГОСТ 15150 (см таблицу 3).
ЯУО 9601А-3474-R-Co254 У4
ЯУО 9601А-3474-EG-Co254 У4
ЯУО 9611А-3474-RG-Co254 У4
 Ящик управления управления освещением с возможностью работы в составе систем управления, сбора и обработки информации ЯУО
96 - с 1 каналом управления.
0 - без учёта электроэнергии; 1 - с учётом электроэергии (счётчик определяется требованиями проекта заказчика).
1- с фотореле и таймером; 2- с фотореле; 3- с таймером.
А- с управлением и диспетчеризацией с помощью стандартных интерфейсов;
Д- только с диспетчеризацией работы с помощью стандартных интерфейсов;
У- только с управлением работой ящика с помощью стандартных интерфейсов;
номинальный ток ящика:
28- 6А
30- 10А
32- 16А
34- 25А
36- 40А
38- 63А
40-100А
Полную таблицу токов (см в таблице 1).
74 - (7) с питанием от 3-фазной сети 380В 50Гц и с (4) питанием цепей управления 220В 50Гц. Исполнения с другими напряжениями (см таблицу 2).
C использованием для управления и/или диспетчеризации: R - RS-485; E - Ethernet; G - беспроводного канала GSM;
Основные комплектующие ящика:
Co2 - комбинированные, средней ценовой категории,
AB1 - ABB, ценовой категории высокой надёжности,
Б - бюджетные.
Другие варианты комплектующих(см в таблице 4).
54 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения ящика для сухих отапливаемых помещений; У2 - для размещения на улице под навесом;У1 - для размещения на улице;
Другие категории размещения по ГОСТ 15150 (см таблицу 3).
ЯУО 9601-3474-3116-Co254 У4
ЯУО 9611-3474-32Д16-Co254 У4
 Ящик управления управления освещением с возможностью работы в составе систем управления, сбора и обработки информации ЯУО
96 - с 1 каналом управления.
0 - без учёта электроэнергии; 1 - с учётом электроэергии (счётчик определяется требованиями проекта заказчика).
1- с фотореле и таймером; 2- с фотореле; 3- с таймером.
А- с управлением и диспетчеризацией с помощью стандартных интерфейсов; Д- с диспетчеризацией работы с помощью стандартных интерфейсов; У- с управлением работой ящика с помощью стандартных интерфейсов;
номинальный ток ящика:
28- 6А
30- 10А
32- 16А
34- 25А
36- 40А
38- 63А
40-100А
Полную таблицу токов (см в таблице 1).
74 - (7) с питанием от 3-фазной сети 380В 50Гц и с (4) питанием цепей управления 220В 50Гц. Исполнения с другими напряжениями (см таблицу 2).
C несколькими группами нагрузки:
3 - 3 группы
1 - 1-полюсных автоматов, 2Д - 2-полюсных дифавтоматов
16 - 16А каждый;
Основные комплектующие ящика:
Co2 - комбинированные, средней ценовой категории,
AB1 - ABB, ценовой категории высокой надёжности,
Б - бюджетные.
Другие варианты комплектующих(см в таблице 4).
54 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения ящика для сухих отапливаемых помещений; У2 - для размещения на улице под навесом;У1 - для размещения на улице;
Другие категории размещения по ГОСТ 15150 (см таблицу 3).
ЯУО 9701-3474-1316-1310-Co254 У4
ЯУО 9711-3474-32Д16-22Д10-Co254 У4
 Ящик управления управления освещением с возможностью работы в составе систем управления, сбора и обработки информации ЯУО
97 - с 2-мя каналами управления.
0 - без учёта электроэнергии; 1 - с учётом электроэергии (счётчик определяется требованиями проекта заказчика).
1- с фотореле и таймером; 2- с фотореле; 3- с таймером.
А- с управлением и диспетчеризацией с помощью стандартных интерфейсов; Д- с диспетчеризацией работы с помощью стандартных интерфейсов; У- с управлением работой ящика с помощью стандартных интерфейсов;
номинальный ток ящика:
28- 6А
30- 10А
32- 16А
34- 25А
36- 40А
38- 63А
40-100А
Полную таблицу токов (см в таблице 1).
74 - (7) с питанием от 3-фазной сети 380В 50Гц и с (4) питанием цепей управления 220В 50Гц. Исполнения с другими напряжениями (см таблицу 2).
C группами нагрузки:
в 1-м канале:
1 - 1 группа, 3 - 3 группы,
3 - 3-полюсных автоматов, 2Д - 2-полюсных дифавтоматов
16 - 16А каждый;
во 2-м канале:
1 - 1 группа, 2 - 2 группы в первом канале
3 - 3-полюсных автоматов, 2Д - 2-полюсных дифавтоматов
10 - 10А каждый;
Основные комплектующие ящика:
Co2 - комбинированные, средней ценовой категории,
AB1 - ABB, ценовой категории высокой надёжности,
Б - бюджетные.
Другие варианты комплектующих(см в таблице 4).
54 - степень защиты корпуса шкафа по ГОСТ 14254 (см таблицу 5);
У4 - категория размещения ящика для сухих отапливаемых помещений; У2 - для размещения на улице под навесом;У1 - для размещения на улице;
Другие категории размещения по ГОСТ 15150 (см таблицу 3).

Однолинейные схемы ЯУО9600 (ЯУО9601, ЯУО9602, ЯУО9603) (к оглавлению)
ЯУО9601, ЯУО9602, ЯУО9603 Ящики управления освещением: ЯУО9601, ЯУО9602, ЯУО9603 базовой конфигурации
ЯУО9601, ЯУО9602, ЯУО9603 Ящики управления освещением: ЯУО9601, ЯУО9602, ЯУО9603 с несколькими группами нагрузок
Однолинейные схемы ЯУО9610 (ЯУО9611, ЯУО9612, ЯУО9613) (к оглавлению)
ЯУО9611, ЯУО9612, ЯУО9613 Ящики управления со счётчиками электроэнергии: ЯУО9611, ЯУО9612, ЯУО9613 базовой конфигурации

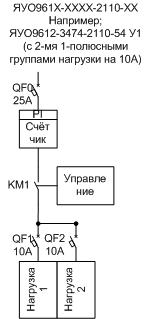

ЯУО9611, ЯУО9612, ЯУО9613 Ящики управления со счётчиками электроэнергии: ЯУО9611, ЯУО9612, ЯУО9613 с несколькими группами нагрузок
Однолинейные схемы ЯУО9700 (ЯУО9701, ЯУО9702, ЯУО9703) (к оглавлению)

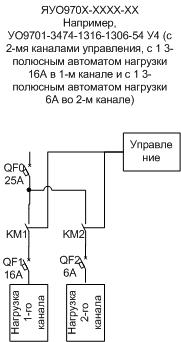

ЯУО9701, ЯУО9702, ЯУО9703 Ящики управления с 2-мя каналами управления: ЯУО9701, ЯУО9702, ЯУО9703 базовой конфигурации

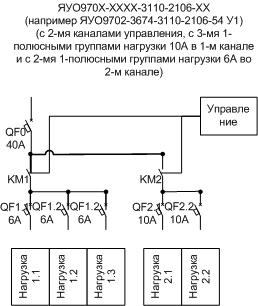

ЯУО9701, ЯУО9702, ЯУО9703 Ящики управления с 2-мя каналами управления:ЯУО9701, ЯУО9702, ЯУО9703 с несколькими группами нагрузок
Однолинейные схемы ЯУО9710 (ЯУО9711, ЯУО9712, ЯУО9713) (к оглавлению)

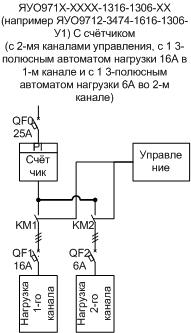

ЯУО9711, ЯУО9712, ЯУО9713 Ящики управления с 2-мя каналами управления и со счётчиками электроэнергии: ЯУО9711, ЯУО9712, ЯУО9713 базовой конфигурации

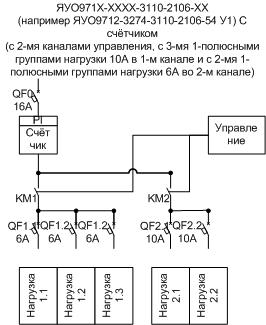

ЯУО9711, ЯУО9712, ЯУО9713 Ящики управления с 2-мя каналами управления и со счётчиками электроэнергии: ЯУО9711, ЯУО9712, ЯУО9713 с несколькими группами нагрузок

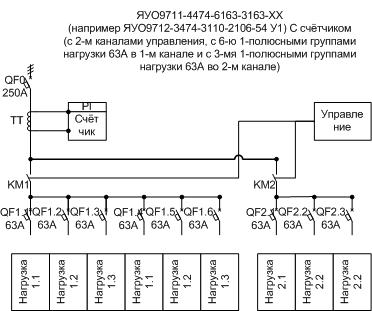

ЯУО9711, ЯУО9712, ЯУО9713 Ящики управления с 2-мя каналами управления и со счётчиками электроэнергии: ЯУО9711, ЯУО9712, ЯУО9713 с несколькими группами нагрузок. Ящик ЯУО9711-4474-6163-3163-ХХ У1 - аналог шкафа И-710.
9. Соответствие стандартам и конструкция ящиков управления ЯУО9600 (ЯУО9610): (к оглавлению)

 Ящики управления ЯУО производятся в соответствие с ГОСТ Р 51321.1-2007. Размещаются, как правило, в корпусах со степенью защиты IP54, IP65. Под заказ могут исполняться со степенью защиты IP66, IP44, IP31.
 Ящики управления освещением до 125А включительно оснащаются сальниковыми вводами для подключения силовых кабелей питания и кабелей управления. Ящики управления на 160А и более оснащаются только сальниками для подвода кабелей управления. Поэтому, в зависимости от сечения подводимых кабелей питания, при необходимости заказывайте сальники отдельно.
 Для ограничения доступа к оперативному управлению органы управления (переключатели, кнопки, световые индикаторы) ящиков с климатическим исполнением У1 устанавливаются внутри ящика. Ящики с климатическим исполнением У1 и У2 заказывайте только в случае, если "рабочее место" их будет на открытом воздухе. Уличное исполнение ящиков управления с манипуляторваи на двери - У2. Имейте в виду, что стоимость исполнения У1 и У2 существенно выше, чем исполнения У3.1.

10. Фотопримеры ящиков управления освещением ЯУО: (к оглавлению)
В этом разделе приводим фотографии ящиков управления для представления их в качестве примеров и приложений к ТЗ.

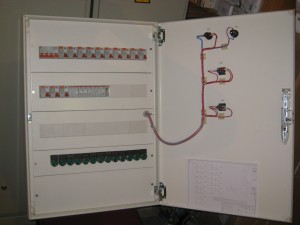

 Ящик управления освещением<br> с включением и контролем работы<br> разных рабочих групп Ящик управления освещением<br> с включением и контролем работы<br> разных рабочих групп Ящик управления освещением<br> с включением и контролем работы<br> разных рабочих групп
