Панели 2Р-ХХХ-ХХ серии ВРУ-8503

Типовые схемы панелей ВРУ-8503, вводно-распределительных, группы 2Р-ХХХ-ХХ



Наименов.

1-линейная схема

Комплектация

2Р-101-00

2Р-101-30

2Р-101-31

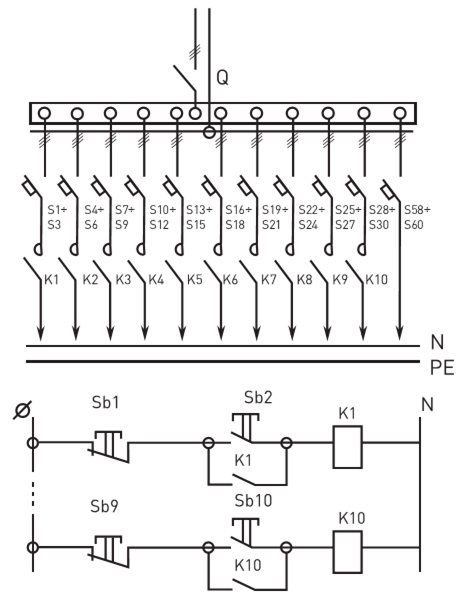

схема панели вводно-распределительной распределительной 2Р-101-00, 2Р-101-30,2Р-101-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 60 шт,

контакторы до 10 шт,

блоки кнопочные до 10 шт

2Р-102-00

2Р-102-30

2Р-102-31

схема панели вводно-распределительной распределительной 2Р-102-00, 2Р-102-30,2Р-102-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 12 шт

2Р-103-00

2Р-103-30

2Р-103-31

схема панели вводно-распределительной распределительной 2Р-103-00, 2Р-103-30,2Р-103-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 16 шт

2Р-104-00

2Р-104-30

2Р-104-31

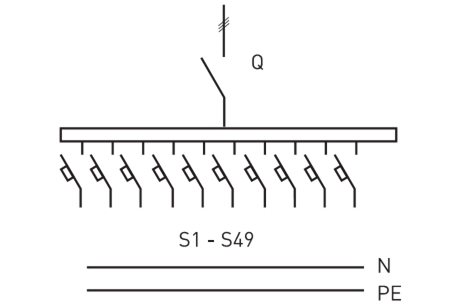

схема панели вводно-распределительной распределительной 2Р-104-00, 2Р-104-30,2Р-104-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 12 шт.

1-пол. автоматы до 63А до 45 шт

2Р-105-00

2Р-105-30

2Р-105-31

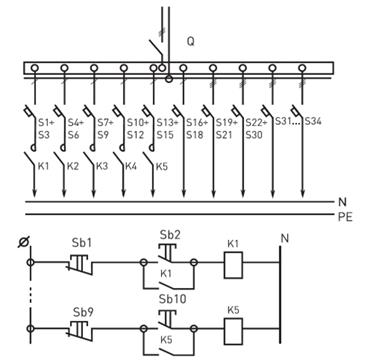

схема панели вводно-распределительной распределительной 2Р-105-00, 2Р-105-30,2Р-105-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 4 шт,

1-пол. автомты до 63А до 30 шт,

контакторы до 10 шт,

блоки кнопочные до 5 шт

2Р-106-00

2Р-106-30

2Р-106-31

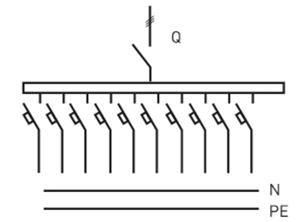

схема панели вводно-распределительной распределительной 2Р-106-00, 2Р-106-30,2Р-106-31,

Рубильник до 250А,

3-пол. автоматы до 100А до 4 шт,

3-пол. автоматы до 63А до 8 шт,

1-пол. автоматы до 63А до 15 шт



2Р-117-00

2Р-117-30

2Р-117-31

схема панели вводно-распределительной распределительной 2Р-117-00, 2Р-117-30,2Р-117-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 8 шт

2Р-118-00

2Р-118-30

2Р-118-31

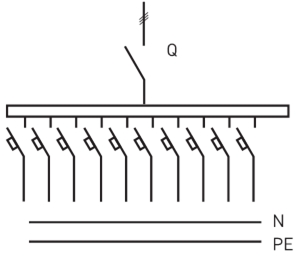

схема панели вводно-распределительной распределительной 2Р-118-00, 2Р-118-30,2Р-118-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 12 шт

2Р-122-00

2Р-122-30

2Р-122-31

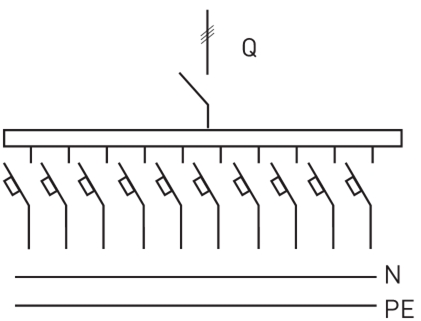

схема панели вводно-распределительной распределительной 2Р-122-00, 2Р-122-30,2Р-122-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 16 шт

2Р-123-00

2Р-123-30

2Р-123-31

схема панели вводно-распределительной распределительной 2Р-123-00, 2Р-123-30,2Р-123-31,

Рубильник до 250А,

3-пол. автоматы до 100А до 1 шт,

3-пол. автоматы до 63А до 15 шт

2Р-129-00

2Р-129-30

2Р-129-31

схема панели вводно-распределительной распределительной 2Р-129-00, 2Р-129-30,2Р-129-31,

Рубильник до 250А,

3-пол. автоматы до 100А до 3 шт,

3-пол. автоматы до 63А до 4 шт

2Р-138-00

2Р-138-30

2Р-138-31

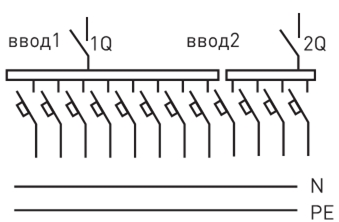

схема панели вводно-распределительной распределительной 2Р-138-00, 2Р-138-30,2Р-138-31,

Рубильники до 250А 2 шт,

3-пол. автоматы до 63А до 12 шт

2Р-160-00

2Р-160-30

2Р-160-31

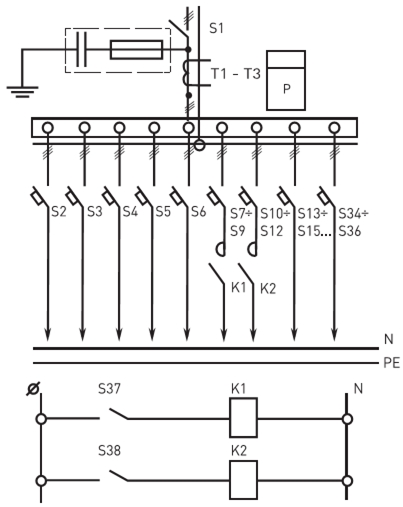

схема панели вводно-распределительной распределительной 2Р-1 60-00, 2Р-160-30,2Р-160-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 63А до 5 шт,

1-пол. автоматы до 63А до 30 шт,

Контакторы до 2 шт,

Выключатели до 2 шт

2Р-205-00

2Р-205-30

2Р-205-31

схема панели вводно-распределительной распределительной 2Р-205-00, 2Р-205-30,2Р-205-31,

Рубильник до 250А,

3-пол. автоматы до 63А до 15 шт

2Р-220-00

2Р-220-30

2Р-220-31

схема панели вводно-распределительной распределительной 2Р-220-00, 2Р-220-30,2Р-220-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 63А до 7 шт,

1-пол. автоматы до 63А до 25 шт

2Р-221-00

2Р-221-30

2Р-221-31

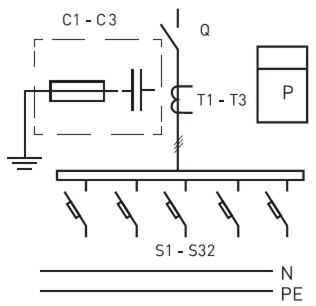

схема панели вводно-распределительной распределительной 2Р-221-00, 2Р-221-30,2Р-221-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 63А до 14 шт

2Р-222-00

2Р-222-30

2Р-222-31

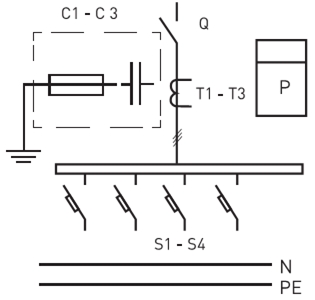

схема панели вводно-распределительной распределительной 2Р-222-00, 2Р-222-30,2Р-222-31,

Рубильник до 250А,

трансформаторы тока 3 шт,

3-пол. автоматы до 100А до 4 шт,

трансформаторы тока 3 шт,

2Р-224-00

2Р-224-30

2Р-224-31

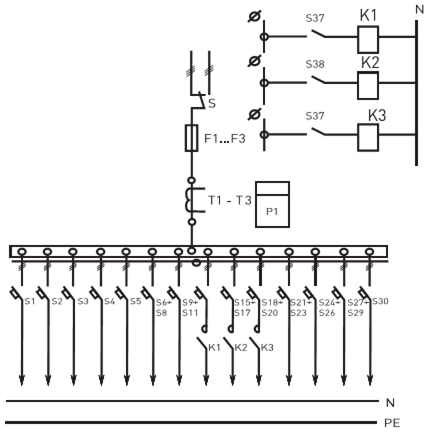

схема панели вводно-распределительной распределительной 2Р-224-00, 2Р-224-30,2Р-224-31,

Переключатель до 250А,

предохранитель до 250А 3 шт,

трансформаторы тока 3 шт,

3-пол. автоматы до 63А до 5 шт,

1-пол. автоматы до 63А до 25 шт,

контакторы до 3 шт,

выключатели до 3 шт

2Р-225-00

2Р-225-30

2Р-225-31

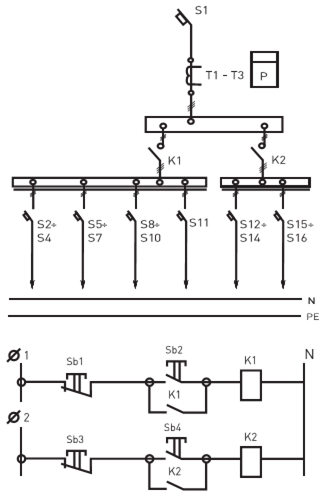

схема панели вводно-распределительной распределительной 2Р-225-00, 2Р-225-30,2Р-225-31,

3-пол. автомат до 250А,

трансформаторы тока 3 шт,

1-пол. автоматы до 63А до 5 шт,

контакторы 2 шт,

блоки кнопочные 2 шт
