ПОСТЫ УПРАВЛЕНИЯ ТИПА ПКУ 15
![](/images/s6-6-7-00.jpg)

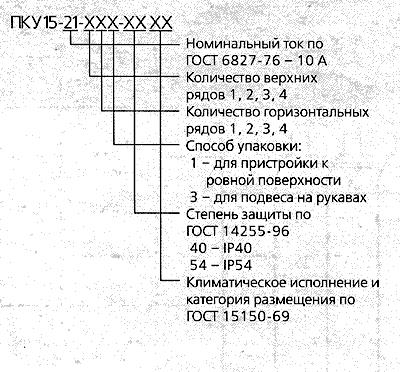

Структура условного обозначения.
![](/images/s6-6-7-01.gif)
Посты управления серии ПКУ 15 предназначены для коммуникации электрических цепей управления
переменного напряжения до 440 В.

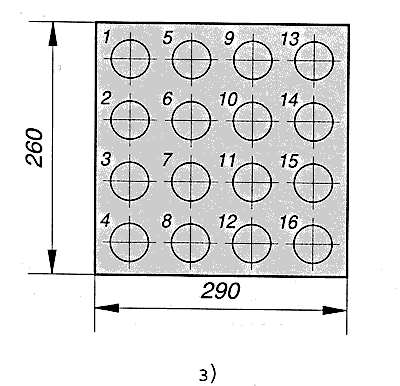

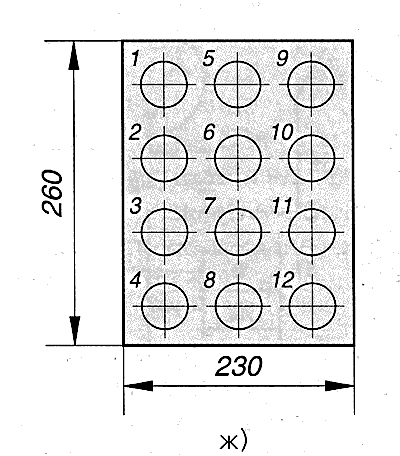

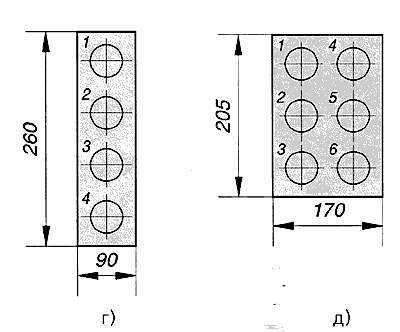

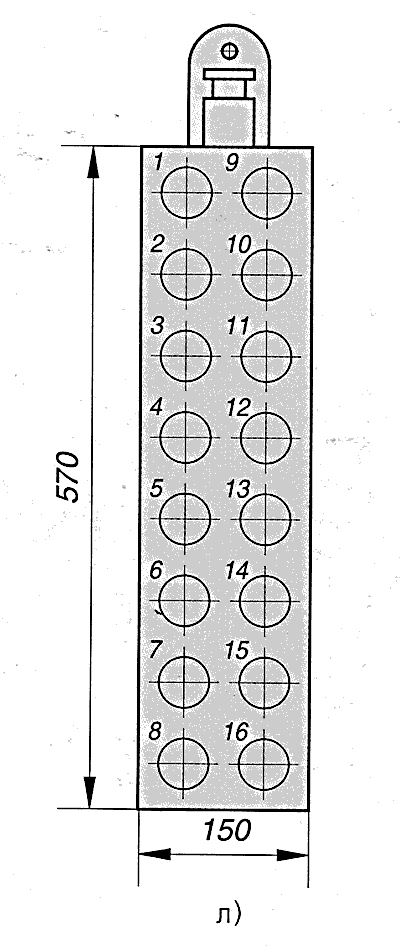

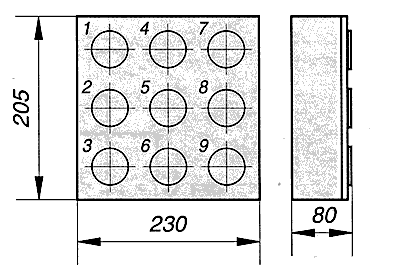

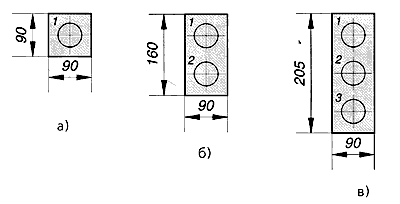

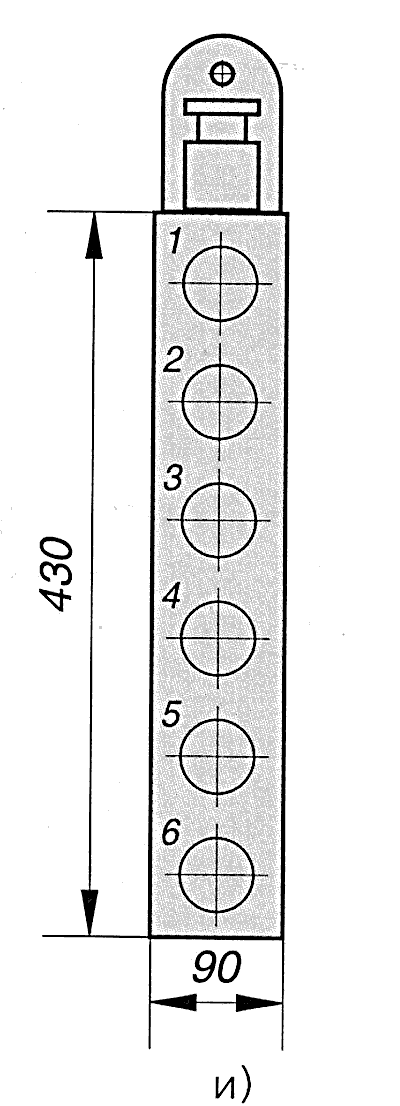

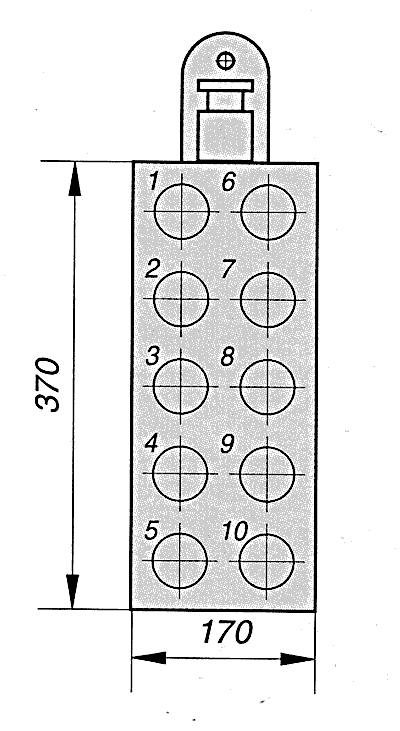

Рис. 6.7.1. Габаритные размеры постов.

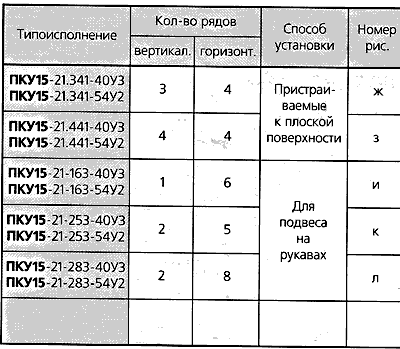

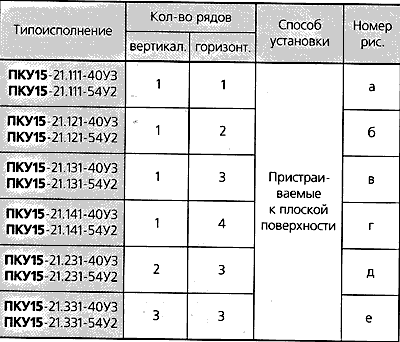

Таблица 6.7.1.
Конструктивно посты представляют собой металлические оболочки с установленными в ней коммутационными
аппаратами (кнопки, переключатели, светосигнальная арматура).
Набор коммутационных аппаратов и их месторасположение согласно нумерации, представленной на рис.
6.7.1., должны оговариваться при заказе.
Посты, пристраиваемые к плоской поверхности, поставляются как с сальниками, так и без них, а
подвесные только с сальниками. При заказе оговаривается наличие сальника и место его установки
сверху или снизу, а при его отсутствии диаметр проходного отверстия.
Пример записи обозначения постов с количеством рядов: "Вертикальных - 2, горизонтальных - 3, для
пристройки к плоской поверхности, со степенью защиты IP54, со следующими встраиваемыми аппаратами:
- N 1 - выключатель кнопочный КЕ081 исп. 2, с толкателем черного цвета, с надписью "Пуск" на табличке;
- N 2 - выключатель кнопочный КЕ081 исп. 2, с толкателем красного цвета, с надписью "Стоп" на табличке;
- N 3 - выключатель кнопочный КЕ141 исп. 1, с толкателем красного цвета, с надписью "Аварийный стоп" на табличке;
- N 4 - переключатель управления ПЕ081 исп. 1, на 3 положения с фиксацией, с надписью "Дист.-О.-Местн." на табличке;
- N 5 - арматура светосигнальная серии СКЛ11 с молочным светофильтром с надписью "Сеть" на табличке;
- N 6 - арматура светосигнальная серии АЕ с красным светофильтром без трансформатора, напряжением 24 В, с надписью "Включено".
