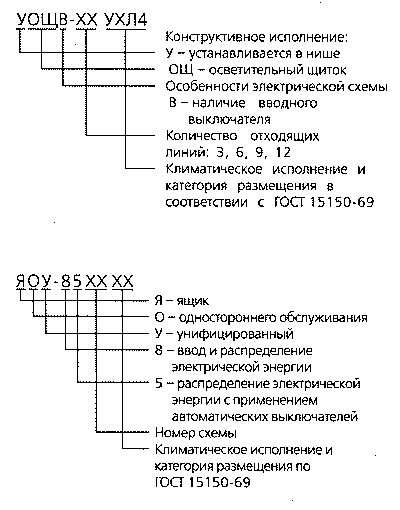

Структура условного обозначения.

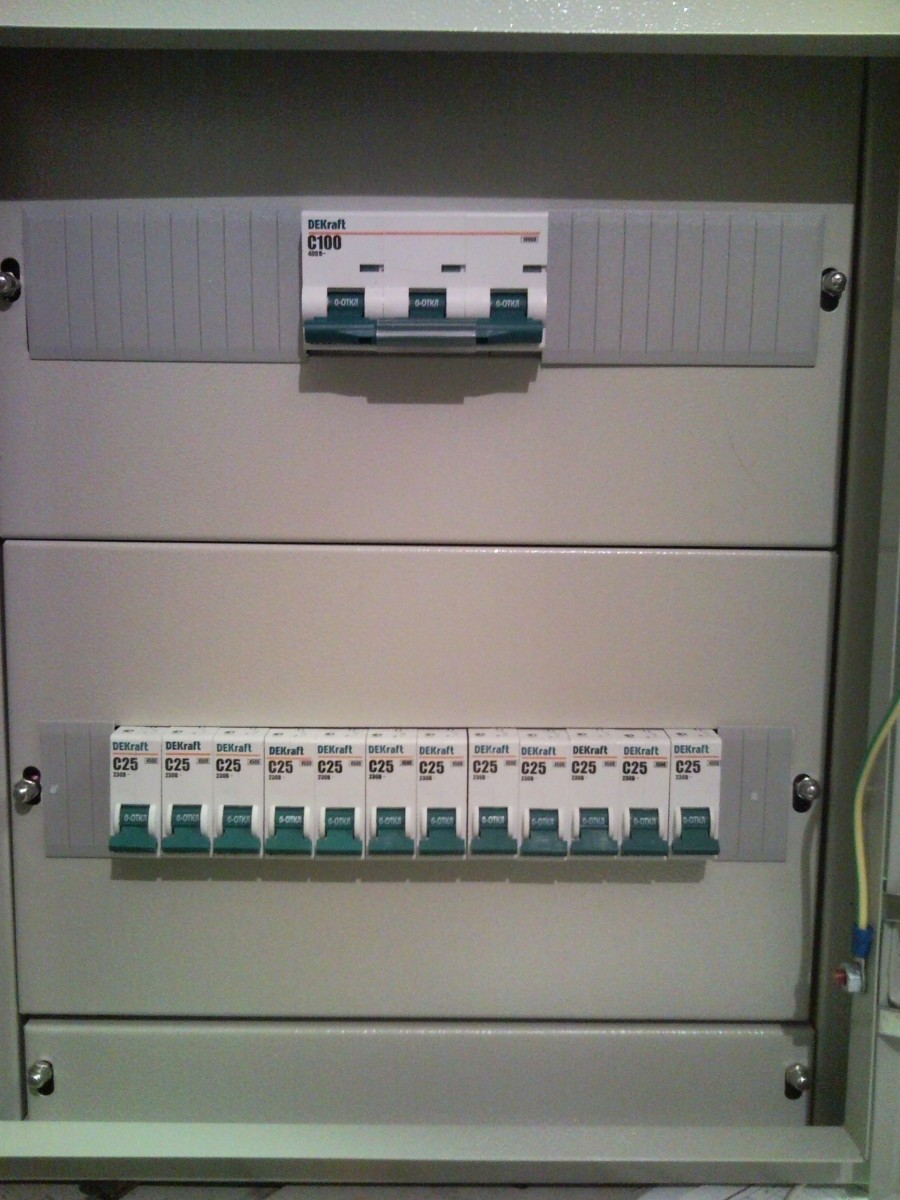

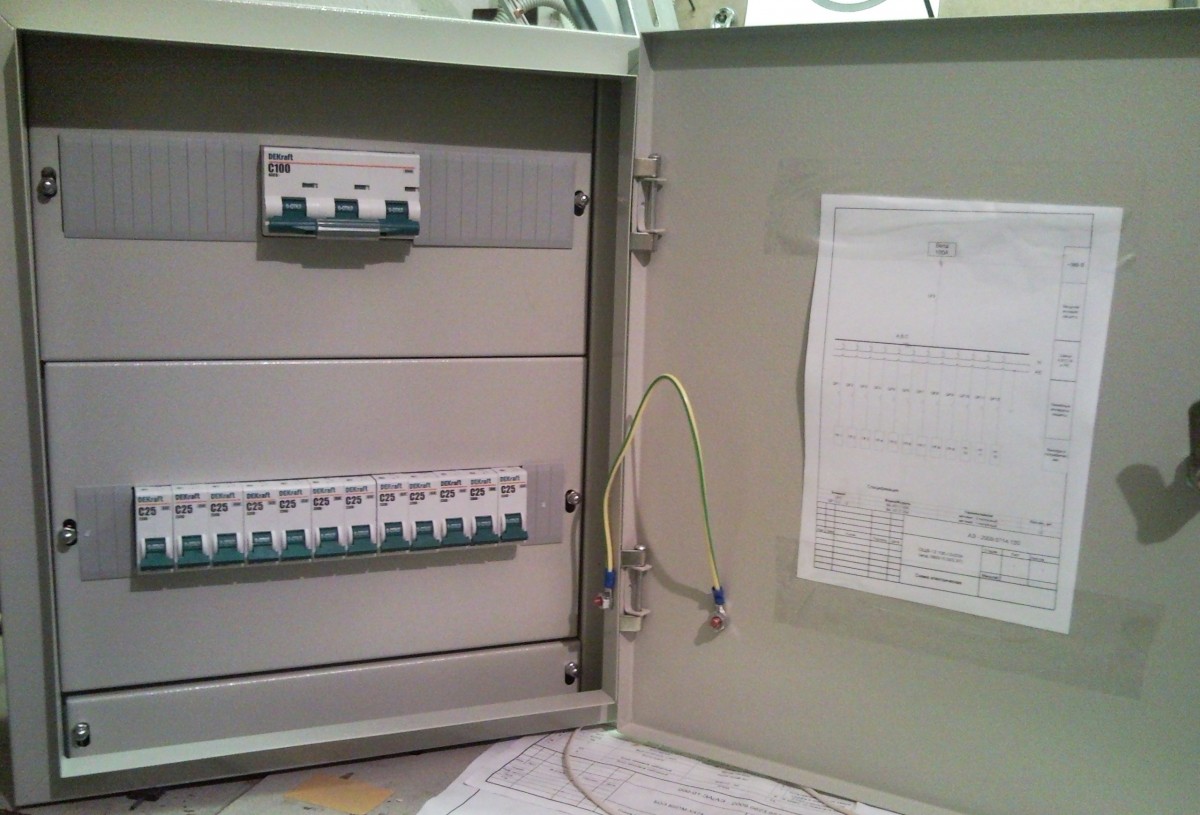

Щитки осветительные предназначены для распределения электрической энергии, нечастых оперативных
включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания
осветительных сетей трехфазного переменного тока напряжением 380/220В частотой 50 Гц.
Щиток каждого типоисполнения комплектуется автоматическими выключателями в зависимости от числа
отходящих групповых линий.
Типоисполнения щитков ОП, ОЩ, ОЩВ, УОЩВ представлены в абл. 5.1.1, а
габаритные размеры на рис.5.1.1.
Щитки типа ОП, ОЩ, ОЩВ устанавливаются на стене, а УОЩВ - в нише.
Типоисполнения щитков серии ЯОУ представлены в табл.5.1.2, а габаритные
размеры на рис.5.1.2.

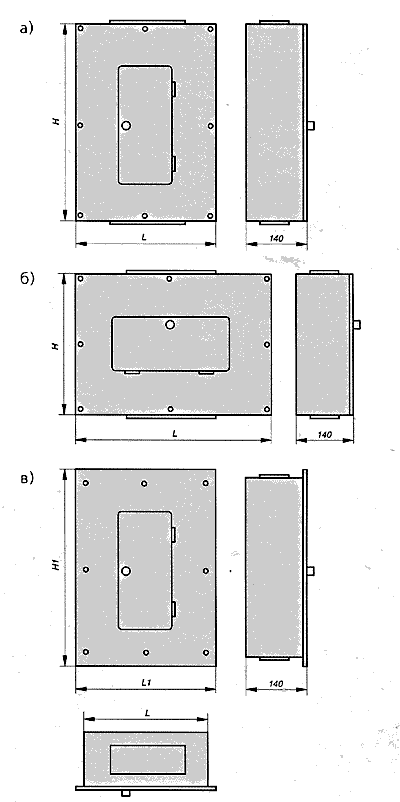

Рис. 5.1.1. Общий вид осветительных щитков.

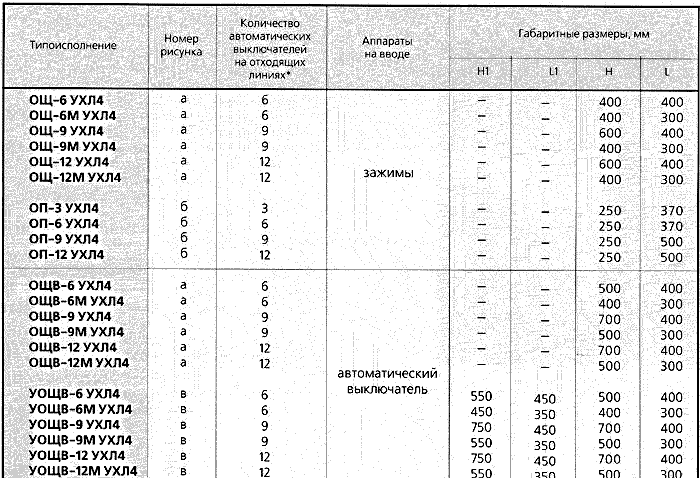

Таблица 5.1.1
Просмотреть таблицу
* Номинальные токи расцепителей - 10А, 16А, 25А оговариваются при заказе

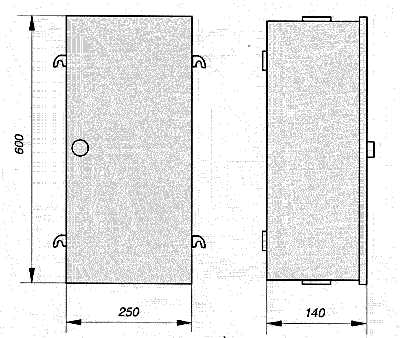

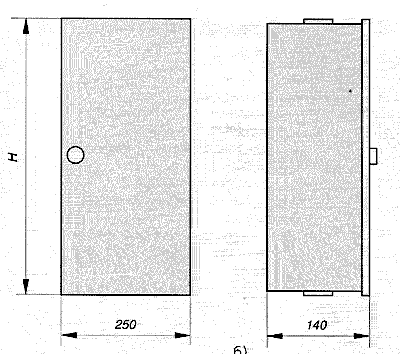

Рис. 5.1.2. Общий вид осветительных щитков серии ЯОУ.

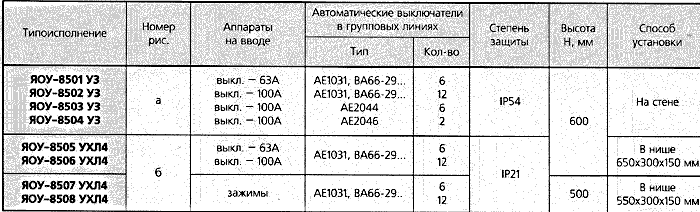

Таблица 5.1.2.
Просмотреть таблицу
